Ampliación Solar — 6 Paneles de 500 W con Inversor Híbrido Deye 8 kW, Mijas
Ampliación solar de 3,0 kWp en una ladera pronunciada de Mijas — seis paneles mono PERC de 500 W sobre estructura tipo A de acero galvanizado en caliente a medida bajo la terraza principal, conectada directamente al MPPT libre del inversor híbrido Deye SUN-8K-SG04LP3 existente. Sin segundo inversor, sin nueva conexión a red, solo actualización del CAU.
Escrito por Ben Hayden
Resumen del Proyecto
El Reto: La Generación Solar Existente Ya No Cubre las Cargas de Bomba de Calor + Segunda Zona de AC
Ampliar una instalación solar existente en una villa en ladera de Mijas donde la cubierta ya está al completo y la única superficie disponible orientada al sol es una pendiente pronunciada bajo la terraza principal de madera — aprovechando el MPPT libre del inversor híbrido Deye 8 kW existente para evitar el coste de un segundo inversor, y diseñando una estructura de acero galvanizado capaz de soportar veinticinco años de meteorología andaluza en una ladera a 30°.
La Solución
El cliente es propietario de una villa en ladera en Mijas, construida sobre una pendiente pronunciada orientada al suroeste. La instalación solar original — montada hace dos años por otro instalador — combinaba un inversor híbrido trifásico Deye SUN-8K-SG04LP3 con una pequeña instalación en cubierta. El inversor lleva funcionando sin fallos, los datos de monitorización están limpios, y el perfil de consumo de la vivienda ha crecido: el invierno pasado se instaló una bomba de calor, y durante el verano se añadió una segunda zona de aire acondicionado. La generación ya no cubre el consumo. El cliente nos llamó para ampliar la instalación. El instalador original había especificado un inversor de 8 kW con holgura deliberada — el Deye SUN-8K-SG04LP3 admite hasta 10,4 kW de fotovoltaica en su lado de continua, repartidos entre dos MPPTs (corriente de cortocircuito máxima de 12,5 A por MPPT, tensión de circuito abierto de 500 V), y el string en cubierta existente utilizaba solo uno de los dos MPPTs y solo una fracción de la capacidad de continua disponible. Esa holgura es la razón completa por la que esta ampliación tiene sentido económico: añadir paneles a la entrada MPPT libre significa más generación sin el coste de un segundo inversor, sin cambiar la arquitectura de almacenamiento híbrido y sin rehacer desde cero la documentación de conexión a red — solo una actualización del CAU que refleje los nuevos kWp totales. La cubierta ya estaba ocupada y no existía ninguna superficie de tejado adicional mecánicamente sólida con la inclinación y orientación correctas. La pregunta de ingeniería en obra era, por tanto, dónde colocar la ampliación. La respuesta que daba la propiedad era la zona orientada al sur situada justo bajo la terraza principal de madera en el lado bajo de la villa, donde hay vista despejada al cielo aproximadamente entre las 9 y las 17 h en invierno y de amanecer a anochecer en verano. La pendiente bajo esa terraza cae de forma pronunciada en una ladera típica de Mijas, y la única manera práctica de montar paneles allí de modo que sobrevivan veinticinco años de sol andaluz, lluvias invernales y alguna racha de Levante es una estructura tipo A de acero galvanizado en caliente, construida a medida y anclada a las columnas de hormigón armado existentes y a la roca madre. Este caso estudio cubre por qué la holgura del inversor convertía la ampliación en la decisión económica correcta, por qué construimos una estructura galvanizada a medida en lugar de usar perfilería estándar, y cómo se dimensionó eléctricamente la ampliación de 3,0 kWp para entrar directamente en la MPPT libre del inversor Deye existente sin cambiar nada del lado vivienda del cableado.
Especificaciones Técnicas
- Villa en ladera, Mijas, orientación suroeste bajo terraza principal de madera
- Inversor existente: Deye SUN-8K-SG04LP3 híbrido trifásico (8 kW CA, 10,4 kW PV máx., 2 MPPTs)
- MPPT 2 sin uso previo — el string existente de cubierta queda en MPPT 1, sin cambios por este trabajo
- Ampliación: 6 paneles mono PERC de 500 W = 3,0 kWp, string serie único
- Especificaciones del string: Voc ~300 V STC (~333 V peor caso en frío), Isc ~13,5 A — dentro de la envolvente MPPT (500 V / 12,5 A nominal)
- Estructura tipo A a medida de acero al carbono galvanizado en caliente 60×60 mm conforme a EN ISO 1461
- Tres triángulos A en 6,5 m de luz, fabricados localmente en San Pedro, atornillados, no soldados, en obra
- Fijaciones superiores: varillas inoxidables A2 M12 sobre tacos químicos de resina en columnas existentes de hormigón armado
- Fijaciones inferiores: anclajes químicos inoxidables A2 M16 introducidos 250 mm en la roca madre
- Tirada de 22 m de cable solar H1Z2Z2-K de 6 mm² en tubo flexible UV de 25 mm hasta el inversor
- Nuevo seccionador CC 32 A / 600 V y DPS CC tipo 1+2 en la entrada MPPT 2
- Registro CAU en Endesa actualizado; informe de puesta en marcha archivado
Nuestro Proceso de Instalación
Por Qué el Inversor Deye 8 kW Existente Hizo Económica la Ampliación
El hecho de ingeniería decisivo en este proyecto está en la hoja de datos del inversor. El Deye SUN-8K-SG04LP3 instalado hace dos años es un inversor híbrido trifásico con potencia nominal de salida CA de 8 kW pero entrada máxima de fotovoltaica de 10,4 kW, repartida entre dos MPPTs independientes, cada uno especificado para 500 V de circuito abierto y 12,5 A de cortocircuito. Esa relación de sobredimensionado CC/CA del 30 % es práctica estándar en instalaciones híbridas de calidad y es exactamente lo que hace posible una futura ampliación sin un segundo inversor. El instalador original utilizó únicamente una de las dos entradas MPPT para el string en cubierta. La segunda entrada MPPT lleva sin uso desde el día uno, rematada y tapada, esperando exactamente este tipo de ampliación. Añadir un string de 3,0 kWp a esa MPPT libre deja la capacidad total de continua cómodamente por debajo del límite de 10,4 kW, mantiene el comportamiento de recorte CA prácticamente igual en los picos de verano (el inversor ya está limitado por la salida de CA en las horas de mediodía sin nubes, y añadir capacidad orientada al suroeste con desplazamiento mañana/tarde amplía la curva de producción en lugar de elevar el pico), y evita toda la partida de coste de un segundo inversor, segundos seccionadores, segunda conexión de CA y segunda puesta en servicio. El caso económico es directo: el coste de los paneles y la estructura de acero es el coste de más energía, y el coste ahorrado de un segundo inversor se recupera el día que el nuevo string se energiza. El registro CAU en Endesa se actualiza para reflejar los nuevos kWp totales en el punto de conexión existente, la estrategia de almacenamiento híbrido existente no cambia, y el portal de monitorización ya en servicio simplemente empieza a ver la segunda MPPT generando.
Dimensionado del String: 6 Paneles Mono PERC de 500 W en la MPPT Libre
La elección de panel fue módulos mono PERC de 500 W — actualmente el punto óptimo de precio por watt para una aplicación residencial en suelo/bajo terraza donde la pequeña diferencia de eficiencia respecto a un módulo de gama alta N-type TOPCon no justifica la prima de precio a lo largo de solo seis paneles. Seis paneles en un único string serie dan 3.000 W nominales, con tensión de circuito abierto del string en condiciones STC de aproximadamente 300 V (cada panel con Voc en torno a 50 V) y corriente de cortocircuito del string de aproximadamente 13,5 A. Ambas cifras se sitúan cómodamente dentro de la envolvente MPPT del Deye: 300 V Voc queda muy por debajo del máximo de 500 V, y los 13,5 A Isc solo superan ligeramente la corriente nominal de entrada MPPT de 12,5 A — dentro del margen 1,1× de cortocircuito que admite el fabricante en la serie SUN-8K-SG04LP3 y muy por debajo del umbral de protección. La subida de tensión por baja temperatura (el peor caso en una ladera de Mijas en un amanecer de enero a 0 °C) eleva el Voc del string aproximadamente un 11 %, hasta unos 333 V, todavía muy por debajo del límite de 500 V. El comportamiento de corriente a alta temperatura, con células del panel a 60–65 °C en una tarde de agosto, baja la tensión de operación del string a unos 240–250 V en MPP, lo que mantiene el seguidor MPPT del inversor firmemente dentro de su ventana de operación de 125–425 V. Seis paneles en serie — no dos strings paralelos de tres — fue la decisión correcta aquí porque un único string serie mantiene baja la corriente del conductor (en torno a 10–11 A en MPP), permite una tirada de cable PV de 6 mm² sin problemas de caída de tensión a lo largo del recorrido de 22 m desde la instalación hasta el inversor, y simplifica la selección del seccionador CC y del DPS CC.
Por Qué una Estructura a Medida de Acero Galvanizado en Caliente, No Perfilería Estándar
Las perfilerías solares estándar — los carriles de aluminio, grapas intermedias y grapas finales de K2, Schletter o IronRidge — están diseñadas para dos contextos: cubiertas inclinadas de teja y instalaciones en suelo sobre hormigón nivelado o tierra compactada. No resuelven el problema que presentaba este emplazamiento: una ladera pronunciada que cae desde el borde inferior de una terraza de madera, sin suelo nivelado y sin cubierta. Clavar un kit estándar de montaje en suelo en una pendiente de tierra a 30° acaba en fracaso en menos de tres inviernos. La respuesta correcta fue una estructura tipo A fabricada a medida en acero al carbono galvanizado en caliente de 60×60 mm, diseñada internamente, fabricada por nuestro taller metálico local en San Pedro y atornillada en obra. La estructura se separa de las columnas existentes de hormigón armado de la terraza por el borde superior — atornillada con varillas roscadas inoxidables M12 sobre tacos químicos de resina — y se apoya en pies tipo A en el borde inferior, que a su vez se atornillan con anclajes químicos M16 introducidos 250 mm en la roca madre. Tres triángulos A cubren los 6,5 m de longitud de la instalación (uno en cada extremo y uno central), con correas horizontales de 60×40 mm entre ellos sobre las que los paneles se sujetan mediante grapas intermedias y finales PV estándar a un carril fino de aluminio superior. Toda la estructura de acero está galvanizada en caliente conforme a EN ISO 1461 — no pintada, no termoesmaltada en polvo, sino galvanizada en caliente — lo que aporta un espesor de recubrimiento de zinc de 70–85 µm y una vida útil de diseño en este clima andaluz (categoría C2 de corrosividad atmosférica según EN ISO 9223, claramente interior respecto a la categoría C5 de salpicadura marina) cómodamente superior a cincuenta años antes de cualquier mantenimiento. Las grapas y los pasantes son de acero inoxidable calidad A2. A2 es lo correcto para este emplazamiento interior; en costa con salpicadura marina como Calahonda o La Cala se especificaría A4. El peso muerto total de la estructura más los seis paneles es de aproximadamente 240 kg repartidos entre nueve puntos de anclaje, claramente dentro del margen estructural de la columna de hormigón armado y las condiciones de la roca madre.
Tie-In CC, Reapuesta en Marcha y Actualización del CAU
Con la estructura metálica anclada y los seis paneles de 500 W sujetos a las correas, el trabajo eléctrico es la parte más sencilla del proyecto. Se tendió un recorrido de 22 m de cable solar de doble aislamiento H1Z2Z2-K de 6 mm² en tubo flexible de 25 mm resistente a UV, desde la caja de conexión de la instalación, subiendo por el lateral de la estructura de la terraza, por detrás del recorrido de canalizaciones de servicio existente, hasta el armario del inversor en la pared del cuarto técnico inferior. Se instaló un nuevo seccionador CC (32 A, 600 V CC) en el extremo del inversor, y se añadió un nuevo dispositivo de protección contra sobretensiones tipo 1+2 CC en la regleta de la MPPT libre. El string se probó antes del tie-in: tensión de circuito abierto medida de 298 V en una mañana despejada a 18 °C de ambiente (coincidente con el valor calculado), polaridad confirmada, resistencia de aislamiento a tierra medida >40 MΩ. El inversor Deye se puso en modo configuración, se habilitó la MPPT 2 en los parámetros, y el string se energizó. La rampa de arranque fue limpia, la MPPT 2 enganchó en pocos segundos y comenzó a reportar generación normal contra la MPPT 1. El registro CAU en Endesa se actualizó para reflejar la nueva potencia total instalada (potencia nominal existente más 3,0 kWp), y el informe de puesta en marcha del sistema se archivó junto con el original. El portal de monitorización del cliente — que ya estaba operativo para la MPPT 1 — muestra ahora dos curvas de producción en paralelo: el string original de cubierta con pico hacia las 13 h y el nuevo string suroeste bajo terraza con pico hacia las 15 h, con la salida combinada ensanchando la envolvente de producción a ambos lados del mediodía solar y elevando de forma significativa el total diario de energía sin elevar el pico de CA que el inversor tiene que entregar.
Resultados
Ampliación solar de 3,0 kWp conectada al MPPT libre del inversor Deye SUN-8K-SG04LP3 existente, con estructura de acero. Los requisitos de registro o autorización se comprueban según la ampliación.
Respaldado por Investigación
Referencias para comprobar el diseño propuesto. Estas fuentes no certifican rendimiento, ahorro, elegibilidad ni registros de puesta en servicio de este proyecto.
Estime la producción solar del emplazamiento real
La generación depende de ubicación, orientación, inclinación, sombras y pérdidas. Una cifra de irradiación no garantiza producción por kilovatio instalado. Indique las hipótesis y compare con el consumo.
European Commission — PVGIS ↗Compruebe la modalidad de autoconsumo aplicable
El RD 244/2019 regula condiciones administrativas, técnicas y económicas del autoconsumo. La compensación depende de modalidad y contrato; la energía exportada no se valora automáticamente al precio de compra.
BOE — RD 244/2019 ↗Las ventajas fiscales requieren comprobación específica
No asuma que la instalación permite deducción IRPF o bonificación IBI municipal estándar. Compruebe requisitos AEAT y ordenanza del inmueble, pruebas, fechas y solicitud antes de contar con una ayuda.
Agencia Tributaria — current tax guidance ↗La razón completa por la que este trabajo es económico es que el instalador original especificó un Deye 8 kW híbrido hace dos años con holgura deliberada — 10,4 kW de continua repartidos entre dos MPPTs, de los cuales solo se usaba uno. Esa segunda entrada MPPT lleva ahí tapada, esperando. Así que cuando el cliente añadió una bomba de calor y una segunda zona de aire acondicionado durante el último año, y la instalación en cubierta dejó de cubrir el consumo, la respuesta no era un segundo inversor — era seis paneles de 500 W sobre una estructura tipo A galvanizada a medida, conectados directamente al MPPT libre. Los números son honestos: un string de 3,0 kWp en una serie única de seis paneles da 300 V de circuito abierto en STC, subiendo a unos 333 V en un amanecer de enero a cero grados — muy por debajo del límite de 500 V del inversor — y 13,5 A de cortocircuito, que queda dentro del margen 1,1× admitido por el fabricante sobre la entrada MPPT de 12,5 A. El inversor ni se inmuta, el string existente de cubierta en MPPT 1 no se entera, y el cliente obtiene aproximadamente 4.800 kWh extra al año por el coste de paneles, acero y cable — sin segundo inversor, sin segunda puesta en marcha, solo una actualización del CAU en Endesa.

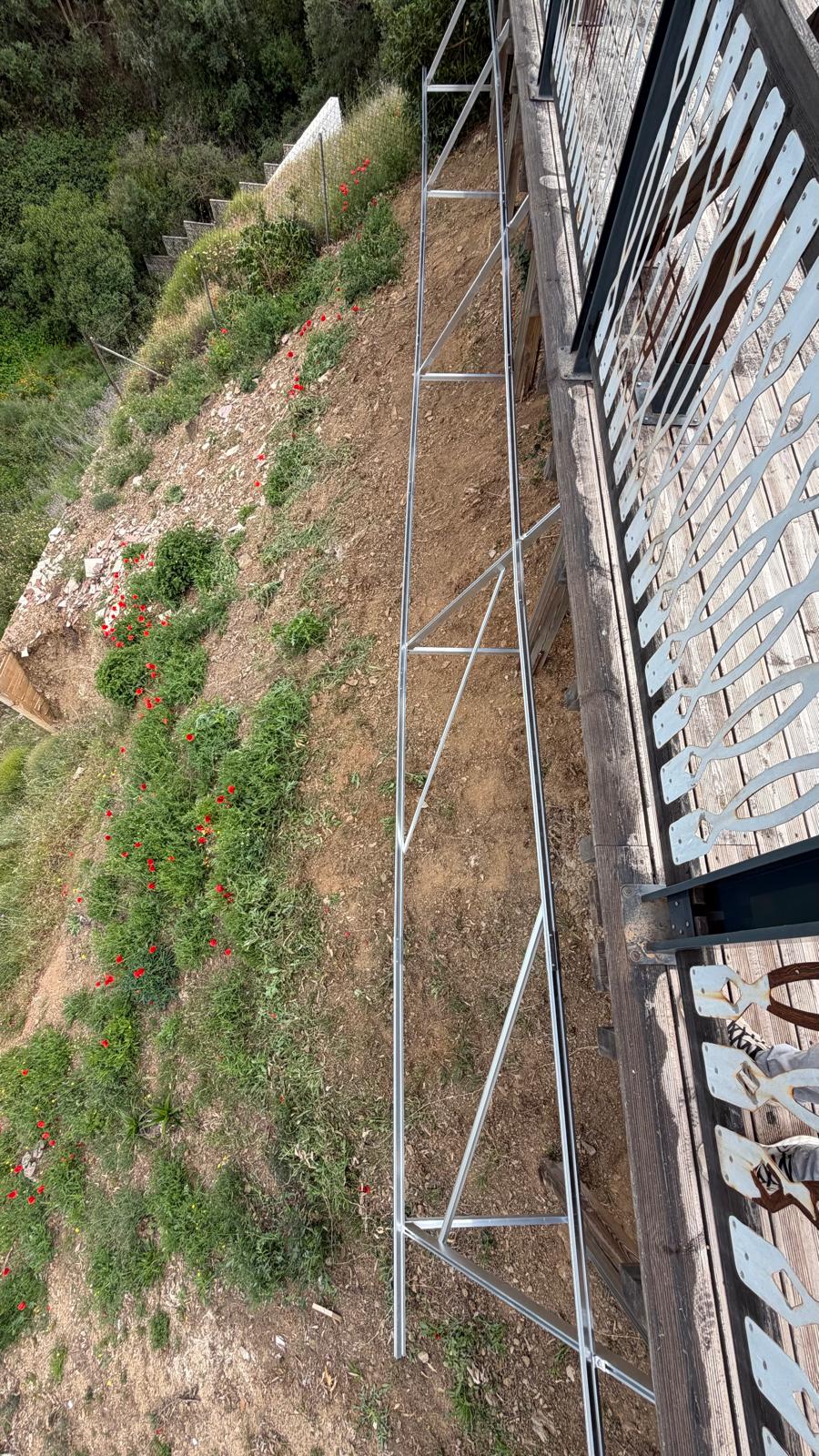

La decisión estructural en este emplazamiento es la que determina si la instalación seguirá en pie dentro de veinticinco años. Una ladera típica de Mijas cae a treinta grados detrás de la terraza inferior de la villa — no hay suelo nivelado para un kit estándar de montaje en suelo y no queda superficie de cubierta. La respuesta correcta es una estructura tipo A a medida fabricada localmente en acero al carbono galvanizado en caliente de 60 por 60 conforme a EN ISO 1461, atornillada a las columnas existentes de hormigón armado de la terraza por arriba y a anclajes químicos clavados en la roca madre por abajo. La galvanización en caliente — no pintura, no termoesmaltado en polvo — aporta un recubrimiento de zinc de 70 a 85 micras que sella cada corte, cada perforación y cada soldadura por dentro y por fuera, y en un emplazamiento interior de Mijas con corrosividad C2 lleva asociada una vida útil de diseño cómodamente superior a cincuenta años antes de cualquier mantenimiento. La estructura se atornilla en obra y nunca se suelda en obra, porque soldar quema el zinc y crea puntos de inicio de corrosión justo donde no se quieren. La tornillería inoxidable es de calidad A2 porque estamos claramente al interior; en un emplazamiento con salpicadura marina como Calahonda o La Cala especificaríamos A4. Estos son los pequeños detalles que deciden si una ampliación solar es una instalación de una sola vez o un problema cada tres inviernos.

Trabajos Realizados
- Levantamiento incluyendo revisión de la hoja de datos del inversor existente (Deye SUN-8K-SG04LP3): MPPT 2 confirmada sin uso, holgura de 10,4 kW CC disponible respecto a la potencia nominal existente

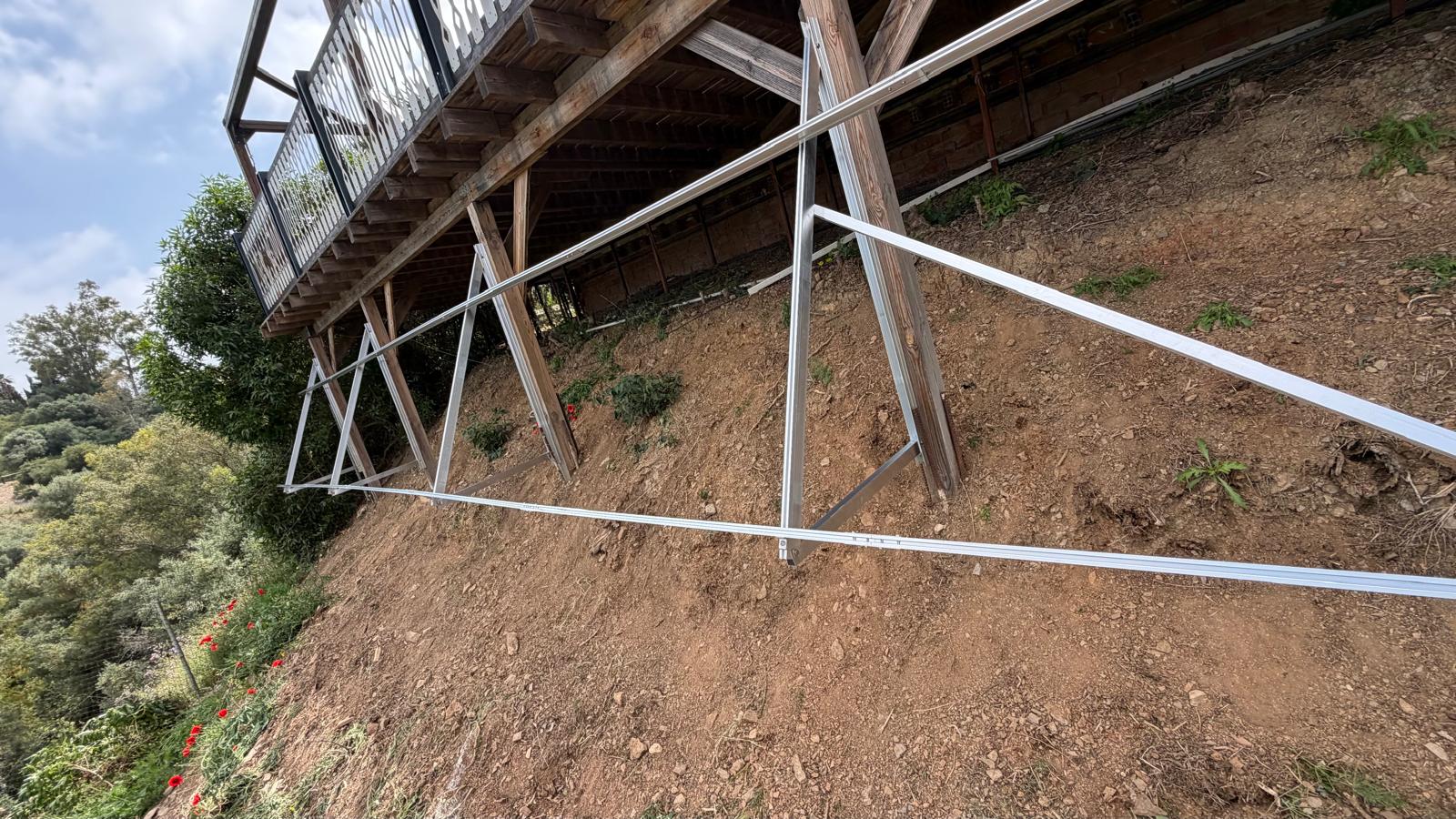

- Estructura tipo A diseñada a medida internamente: acero al carbono galvanizado en caliente 60×60 mm conforme a EN ISO 1461 (recubrimiento de zinc 70–85 µm, vida útil de diseño >50 años en corrosividad C2 de Mijas)

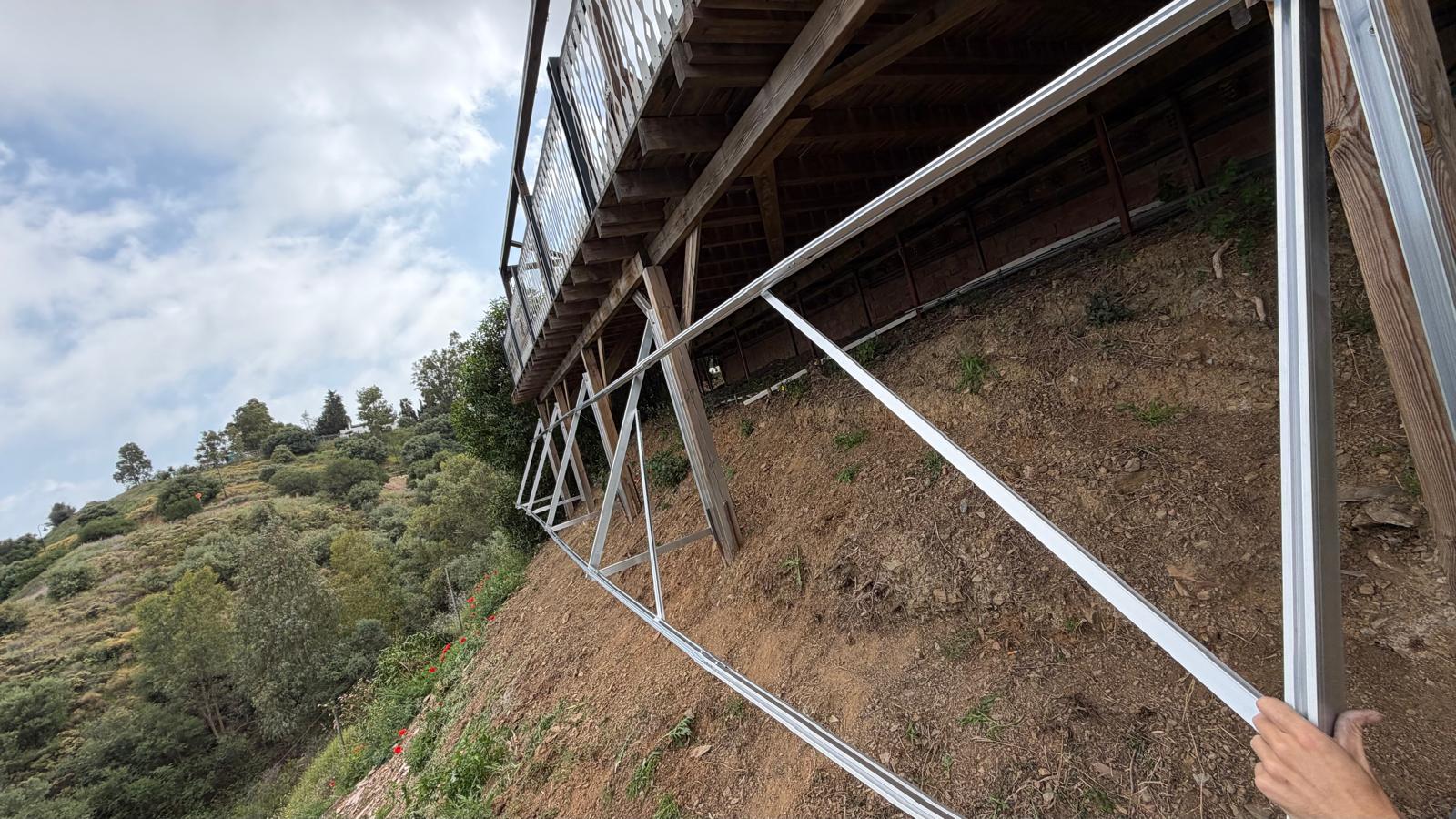

- Acero fabricado localmente en San Pedro y entregado a medida; ensamblado y atornillado en obra a lo largo de 1,5 días

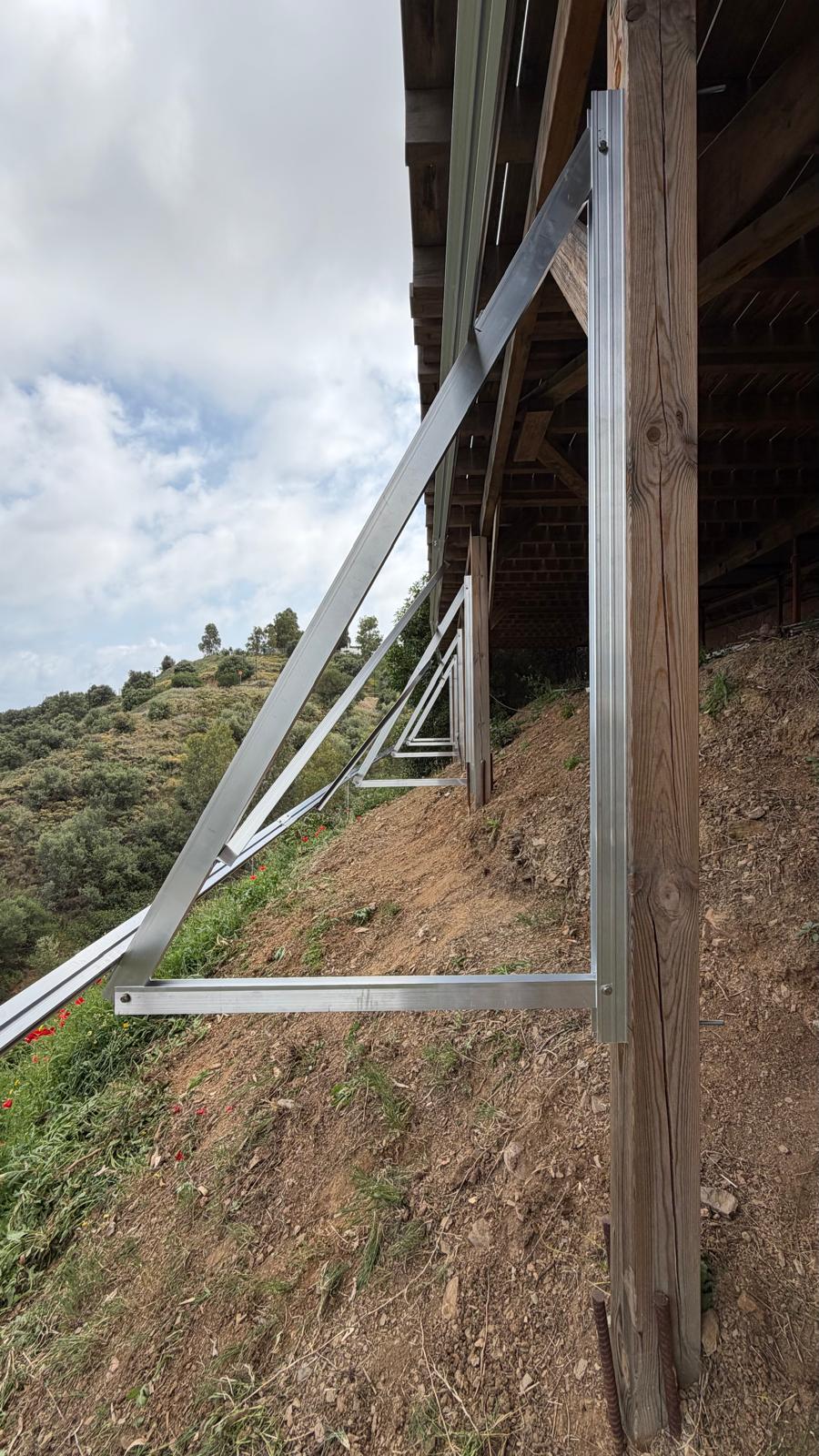

- Tres triángulos A (uno en cada extremo y uno central) atornillados a las columnas existentes de hormigón armado de la terraza por el borde superior mediante varillas roscadas inoxidables A2 M12 sobre tacos químicos de resina
- Pies de los triángulos A atornillados a la roca madre por el borde inferior mediante anclajes químicos inoxidables A2 M16 introducidos 250 mm en la roca
- Correas horizontales 60×40 mm entre triángulos A; carril fino de aluminio superior; grapas intermedias y finales PV estándar en inoxidable A2

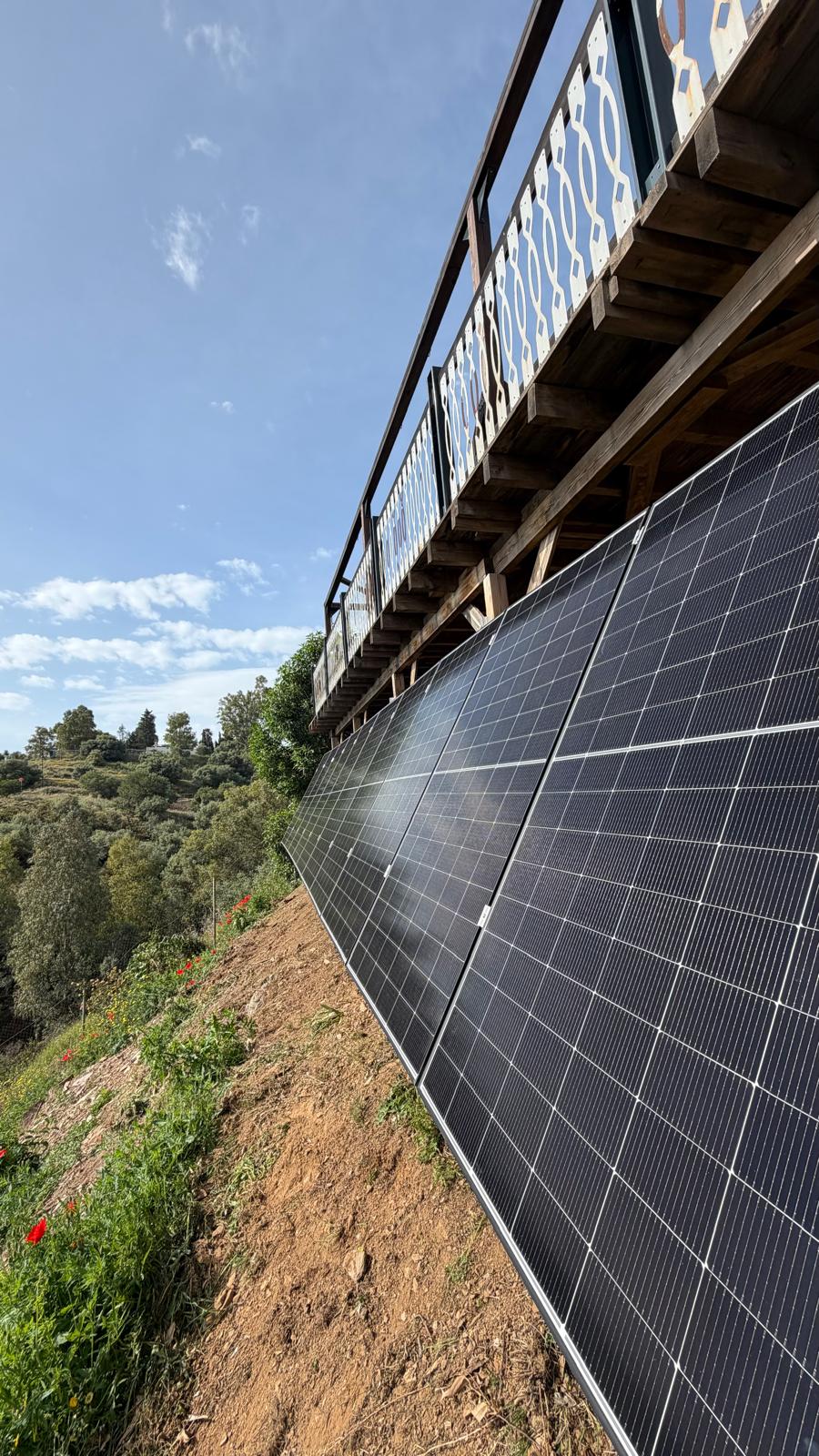

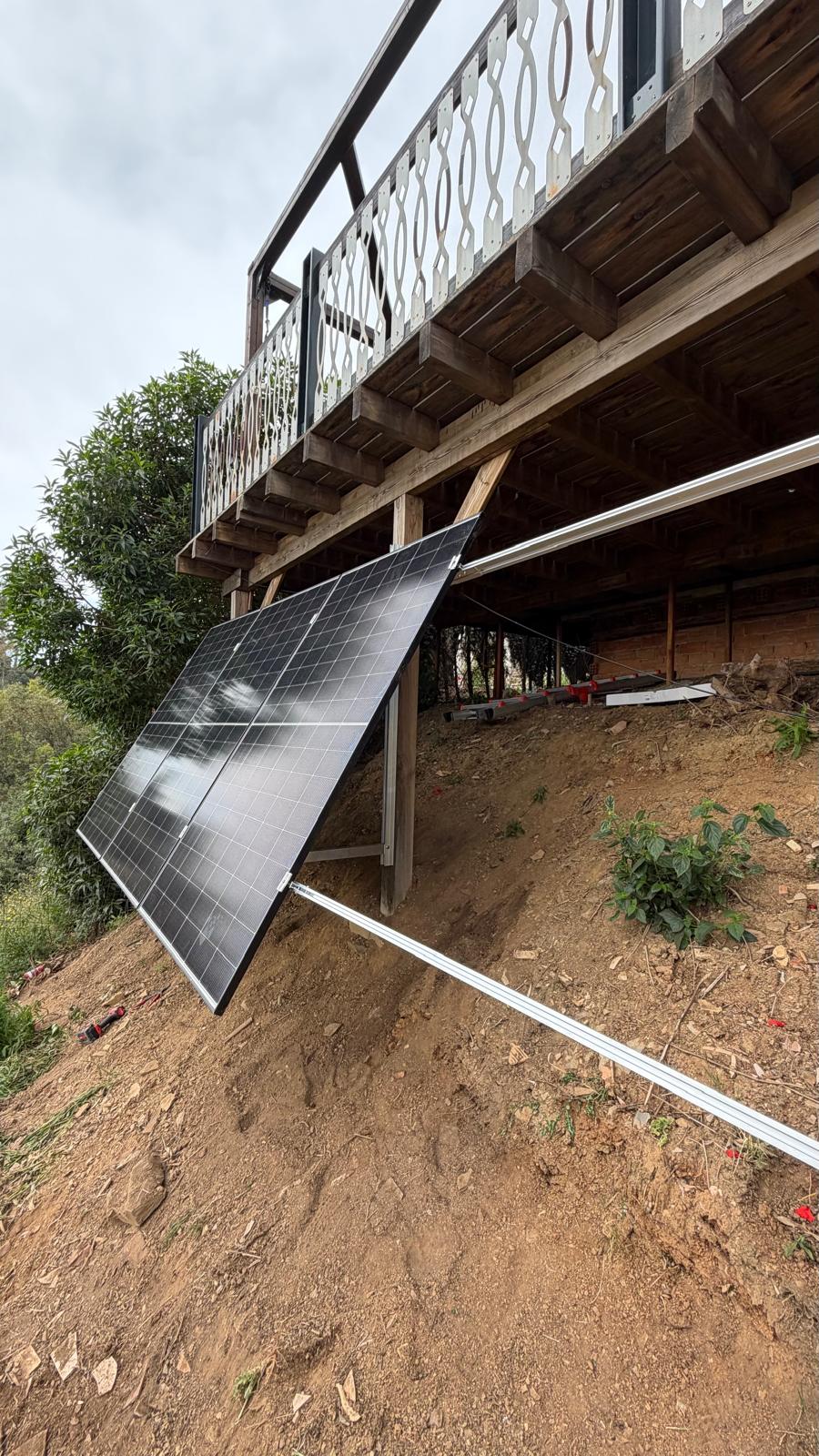

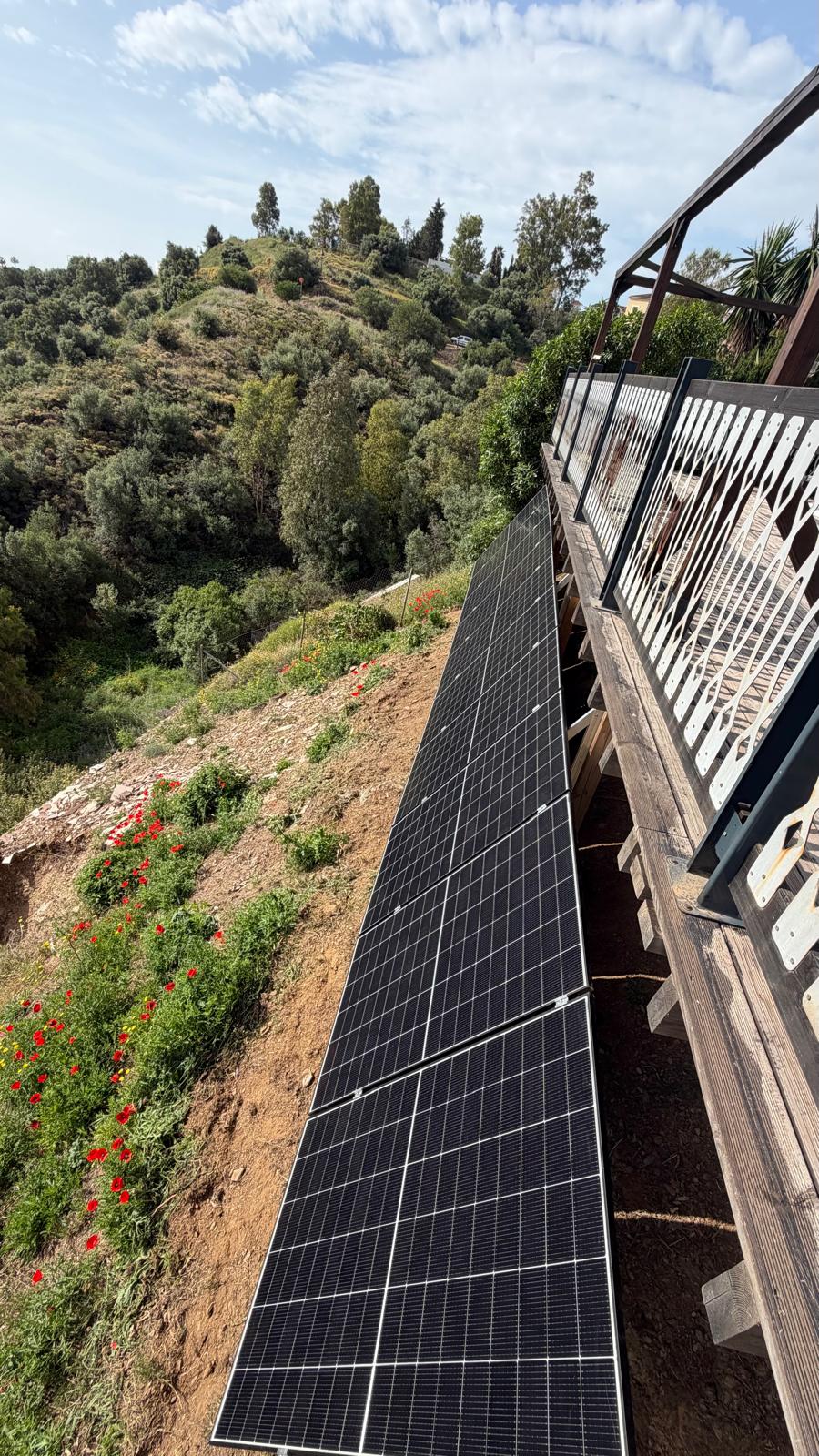

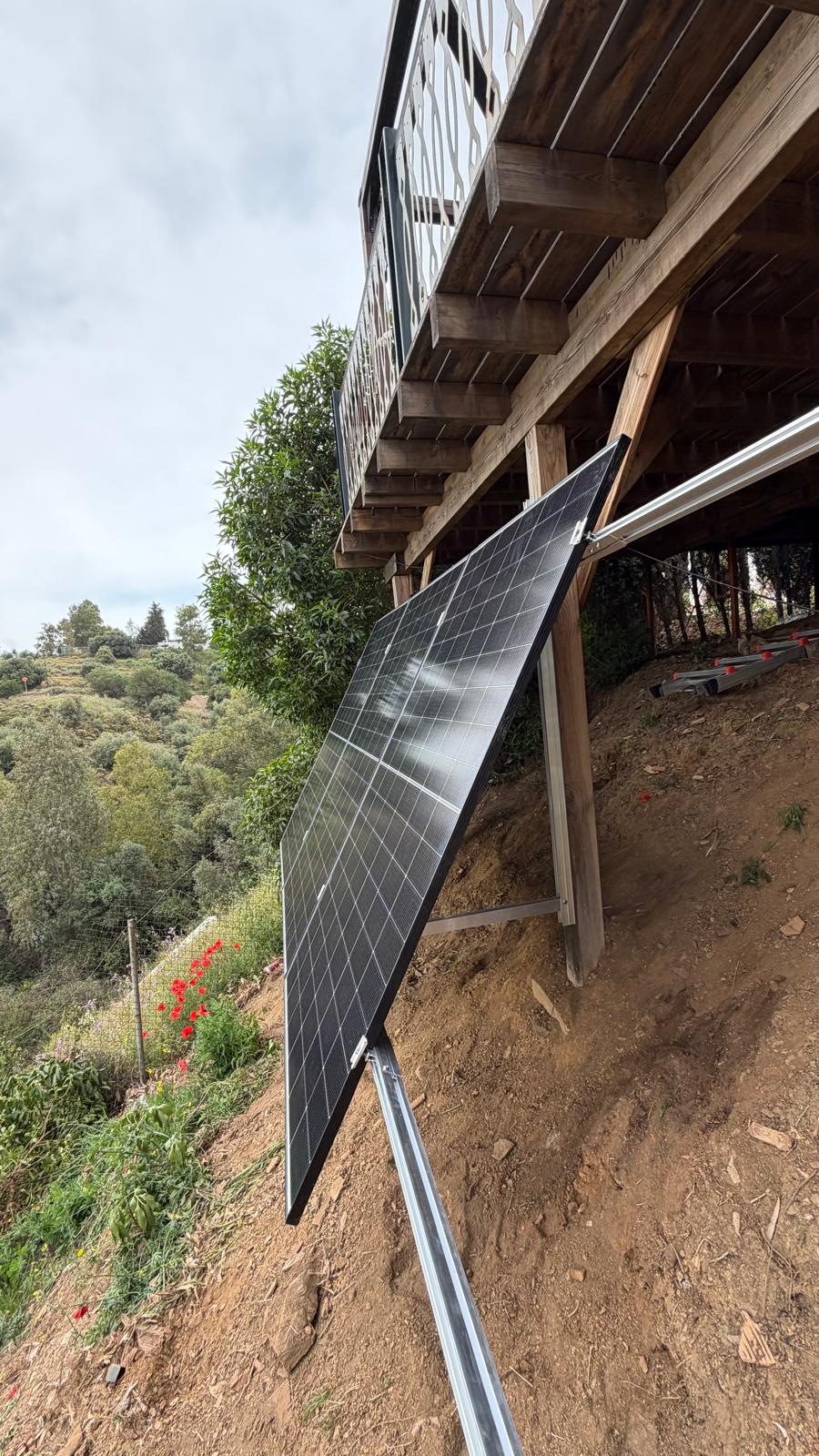

- 6 paneles mono PERC de 500 W (3,0 kWp totales) sujetos a las correas, string serie único, orientación suroeste
- Tirada de 22 m de cable solar H1Z2Z2-K de doble aislamiento 6 mm² en tubo flexible de 25 mm resistente a UV, desde la instalación hasta el inversor
- Nuevo seccionador CC 32 A / 600 V y dispositivo de protección contra sobretensiones tipo 1+2 CC instalados en la entrada MPPT 2 libre
- String probado antes del tie-in: Voc 298 V a 18 °C ambiente (coincidente con el cálculo), polaridad confirmada, resistencia de aislamiento >40 MΩ
- MPPT 2 habilitada en los parámetros del inversor Deye; string energizado; rampa de arranque limpia; seguimiento MPPT al MPP en pocos segundos
- Registro CAU en Endesa actualizado para reflejar la nueva potencia total instalada; informe de puesta en marcha archivado junto con el original
