Solar Híbrido Deye 10 kW + Batería 10 kWh — Villa en Mijas
Inversor híbrido monofásico Deye de 10 kW, 12 paneles de 500 W (6 kWp), 10 kWh de almacenamiento en batería y circuito de carga crítica dedicado en una villa de Mijas — inversor sobredimensionado para futura ampliación solar con más de 4 kW de holgura DC disponible.
Escrito por Ben Hayden
Resumen del Proyecto
El Reto: Elevada Factura Eléctrica de Red + Sin Protección Ante Cortes para Piscina y Sistemas de Seguridad
Diseñar un sistema solar más almacenamiento para una villa de Mijas que reduzca la factura de red, proteja las cargas de piscina y seguridad durante los cortes de luz, y deje holgura real en el inversor para una futura ampliación de paneles — sin sobredimensionar la batería ni limitar la arquitectura del sistema al perfil de carga actual.
La Solución

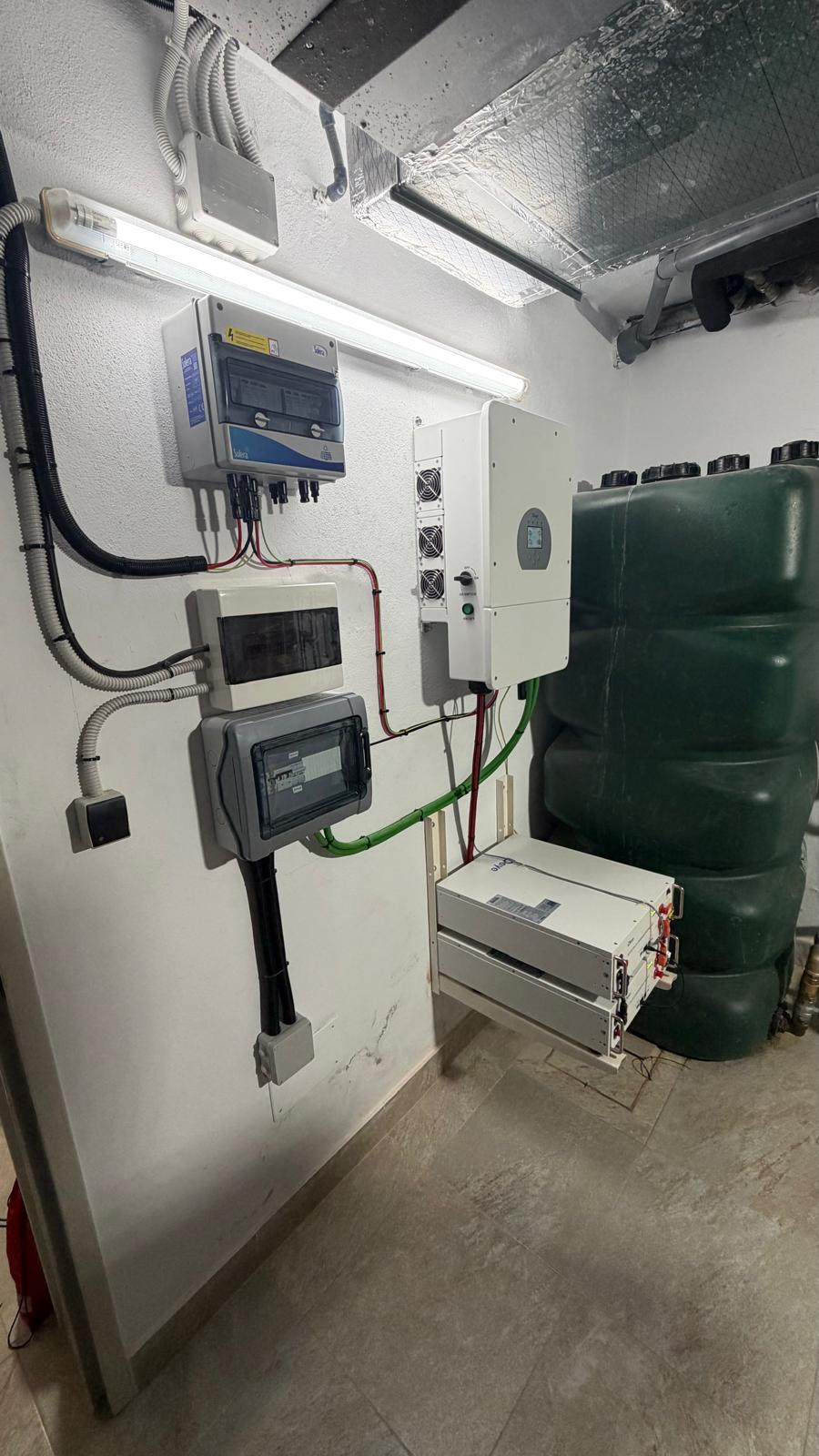

Instalación en una villa de Mijas con inversor híbrido monofásico Deye SUN-10K-SG04LP1, 12 paneles de 500 W y dos módulos de batería de 5 kWh. Los 6 kWp de paneles, 10 kW del inversor y 10 kWh nominales de almacenamiento son magnitudes distintas, no una medida de margen garantizado. El diseño identifica circuitos críticos para respaldo sin asumir que todas las cargas pueden funcionar a la vez durante un corte. Ampliar paneles o baterías requiere comprobar documentación del modelo, límites de strings, protecciones, estructura y requisitos de registro. Autonomía, producción y ahorro dependen del uso y la demanda.
Especificaciones Técnicas
- Inversor híbrido monofásico Deye SUN-10K-SG04LP1 de 10 kW
- 12 paneles solares mono PERC de 500 W — 6 kWp totales
- 2 baterías de litio Deye de 5 kWh — 10 kWh de almacenamiento
- Cableado de carga crítica — piscina, alarma, router, iluminación, nevera
- MPPT dual — preparado para ampliación con segundo string
- Registro CAU en Endesa para compensación de excedentes
Nuestro Proceso de Instalación
Por Qué un Inversor de 10 kW para una Instalación de 6 kWp

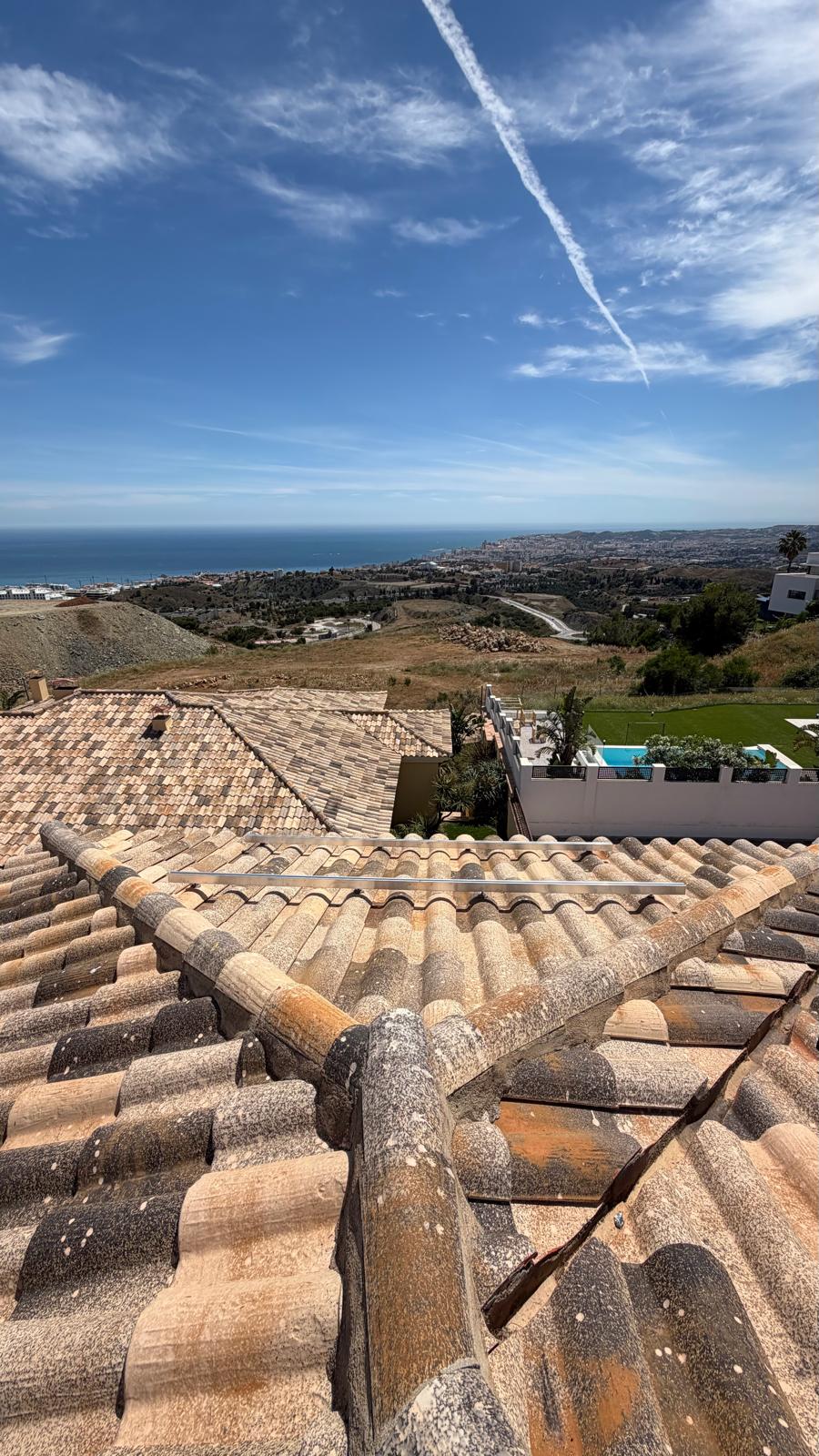

La práctica habitual en una instalación solar residencial es dimensionar el inversor cerca de la instalación — una instalación de 6 kWp va con un inversor de 5 o 6 kW. Aquí rompimos deliberadamente esa regla, y por una buena razón. La cubierta del cliente tiene un segundo plano orientado al sur actualmente sin uso. Puede albergar entre 6 y 8 paneles más — aproximadamente 3–4 kWp — sin ningún trabajo estructural. Si hubiéramos especificado un inversor de 6 kW hoy, añadir esos paneles después habría supuesto sustituir el inversor por completo: un coste de 1.500–2.500€ más mano de obra, más puesta en marcha, más actualización de la documentación de red desde cero. Al especificar el Deye SUN-10K-SG04LP1 — una unidad de 10 kW de salida CA con una entrada DC máxima de 12,5 kW — instalamos un inversor que absorbe cómodamente la instalación actual de 6 kWp y sigue pudiendo aceptar otros 4–6 kWp en la segunda entrada MPPT sin ningún cambio en el propio inversor. La diferencia de coste entre un Deye híbrido de 6 kW y uno de 10 kW es modesta — en torno a 300–500€ — y esa prima le compra al cliente una vía de ampliación real que solo requiere paneles nuevos, una tirada de cable y una modificación del CAU, no un inversor nuevo.
Cableado de Carga Crítica: Qué Es y Por Qué Importa
Un sistema solar más batería estándar protege toda la casa durante un corte de red — lo que suena ideal hasta que te das cuenta de que alimentar la casa completa con una batería de 10 kWh es una propuesta muy diferente a alimentar solo las cargas esenciales. Una bomba de piscina a plena potencia, tres unidades de aire acondicionado, un horno eléctrico y un jacuzzi agotan 10 kWh en dos o tres horas. Si solo se alimentan la alarma, el router, los circuitos de iluminación clave, el controlador de la bomba de piscina (no la bomba en sí a plena velocidad) y la nevera, la misma batería dura 18–24 horas durante la noche y hasta la mañana siguiente, cuando el solar la recarga. El cableado de carga crítica resuelve esto dividiendo el cuadro de distribución principal en dos secciones: un subcuadro de carga crítica alimentado directamente desde la salida CA de respaldo del inversor, y todo lo demás alimentado desde el suministro principal conectado a red. El inversor monitoriza la red continuamente. En el momento en que detecta un corte, conmuta el panel de carga crítica al modo isla con respaldo de batería en menos de 20 milisegundos — lo suficientemente rápido para que ningún dispositivo conectado note la transición. Las cargas no críticas — electrodomésticos pesados, zonas de AC adicionales — simplemente pierden alimentación durante el corte. Las cargas críticas siguen activas. En esta villa de Mijas el circuito crítico cubre: el sistema de alarma y videovigilancia, el router y el switch de red, el controlador de la bomba de piscina y el temporizador de filtración, los circuitos de iluminación clave de la planta baja y la nevera principal. Esa lista se acordó con el cliente antes de diseñar las tiradas de cable — la selección de cargas críticas determina directamente el cálculo de autonomía de la batería.

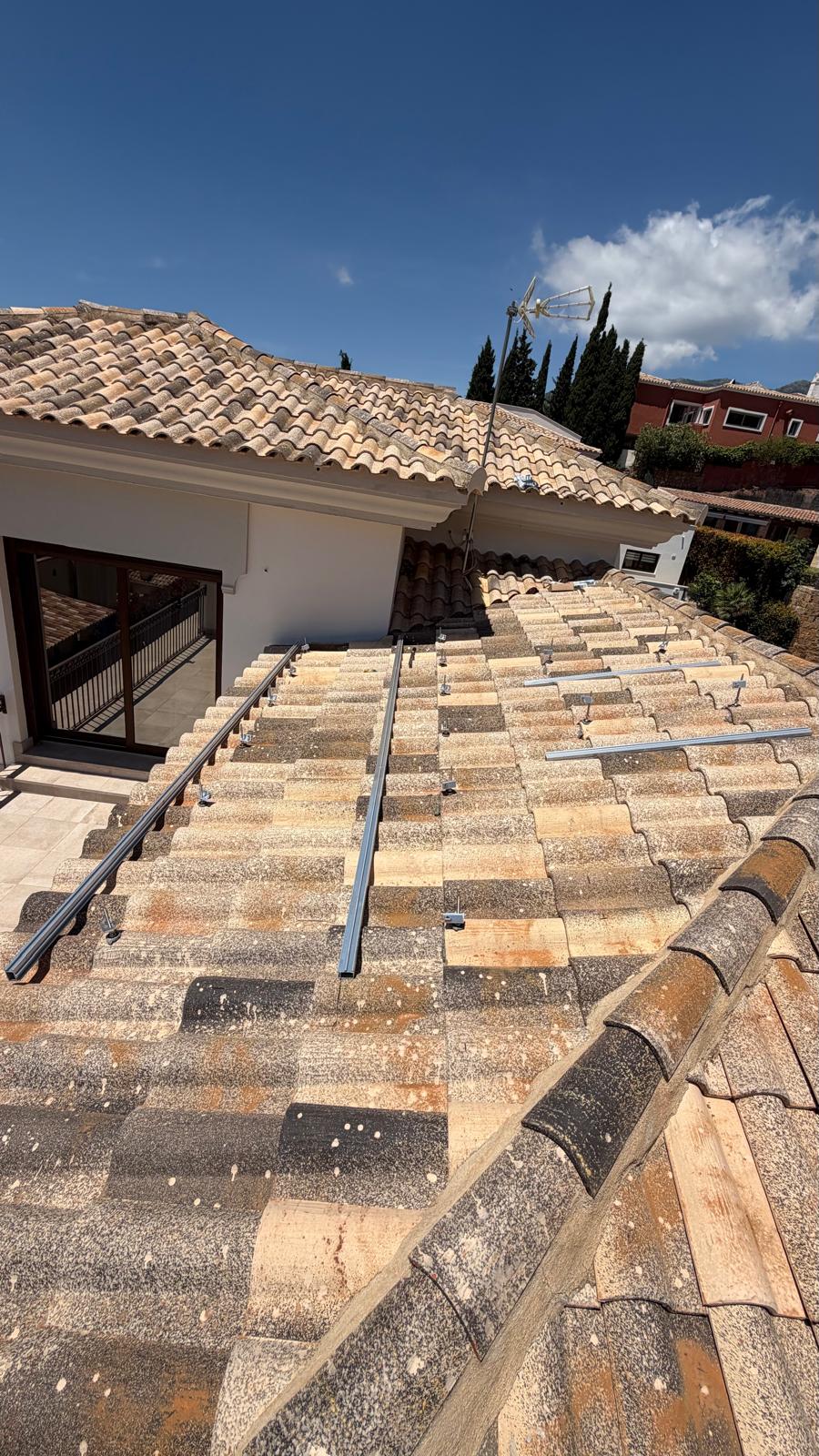

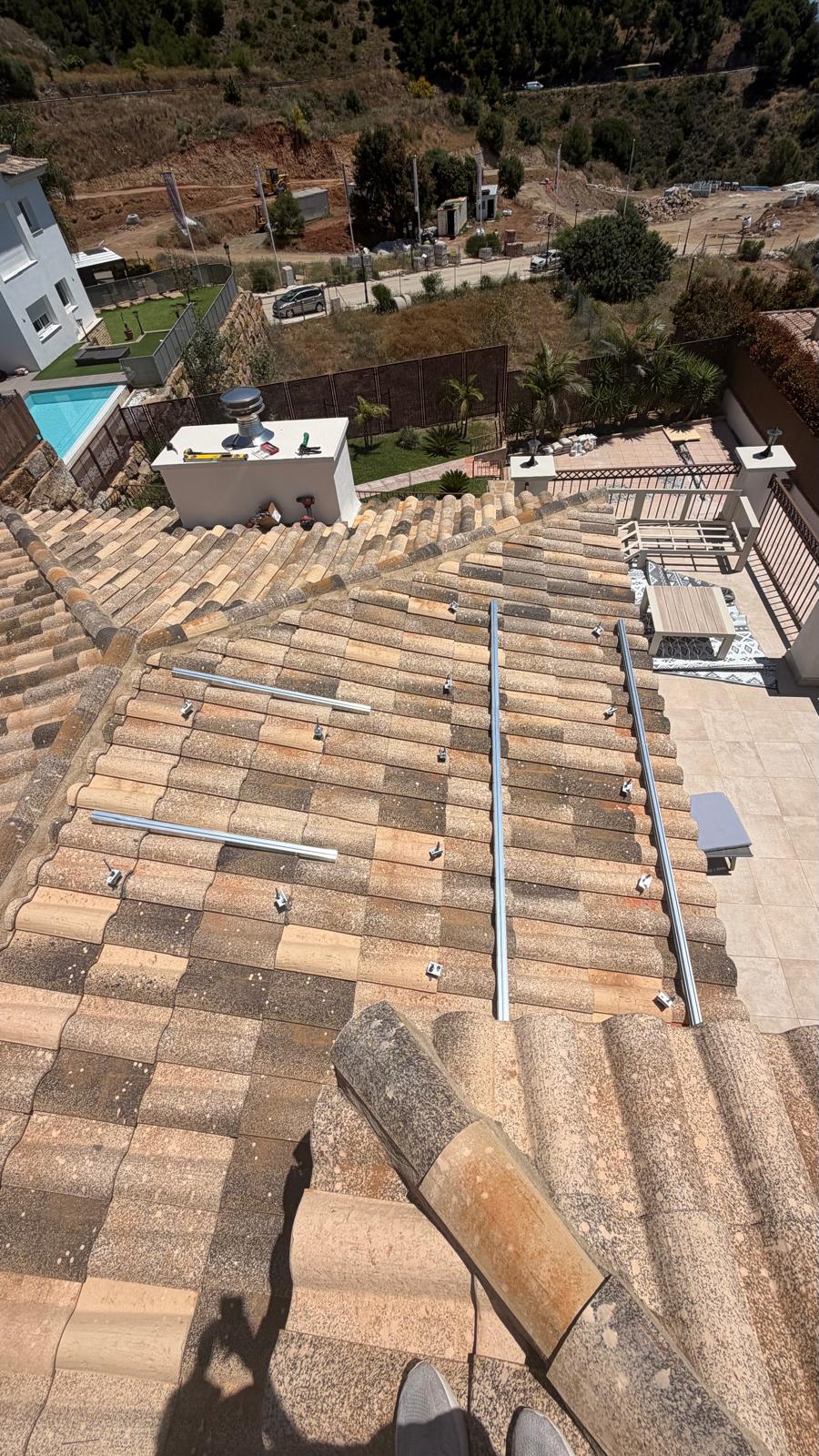

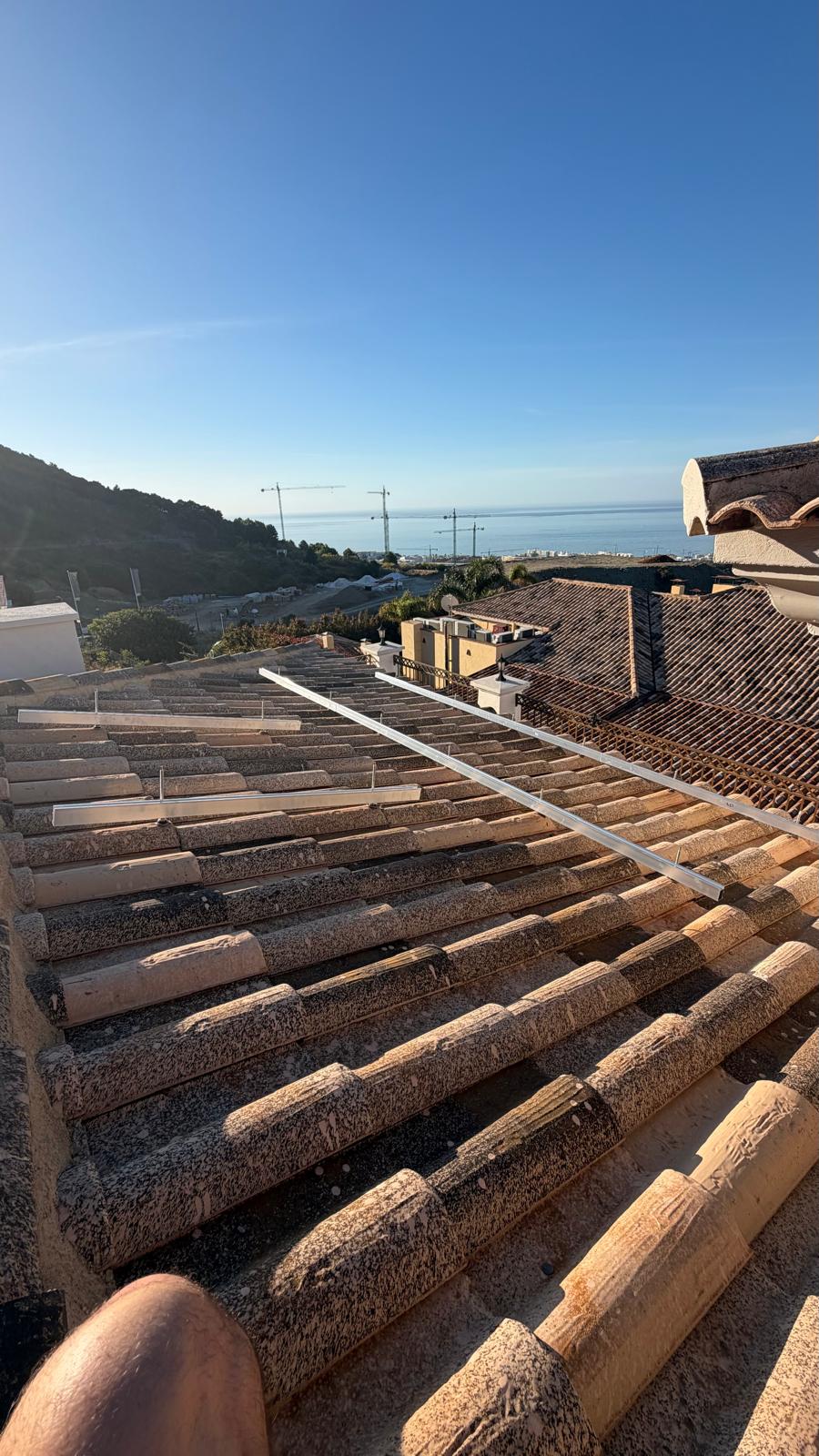

La Instalación de 12 Paneles de 500 W: Diseño de Strings y Disposición en Cubierta
Doce paneles mono PERC de 500 W dan 6.000 W nominales — 6 kWp. Se cablea en dos strings de seis, cada string alimentando una de las dos entradas MPPT del inversor Deye. Esta división tiene dos ventajas: primero, si una sección de la cubierta queda sombreada en algún momento del día (por una chimenea, una antena parabólica o el ángulo bajo del sol de invierno afectando a un extremo de la instalación), solo esa entrada MPPT se ve afectada — la otra mitad de la instalación sigue rastreando con plena eficiencia. Segundo, la segunda entrada MPPT usada por el string de ampliación ya está en el conjunto de parámetros del inversor, ya está etiquetada en el informe de puesta en marcha y ya está registrada en la documentación del CAU — así que cuando el cliente añada más paneles en el segundo plano de cubierta, los conectará a la capacidad libre existente de esa MPPT en lugar de añadir un tercer string a una entrada ya cargada. Cada string de seis paneles tiene una tensión de circuito abierto en condiciones STC de aproximadamente 240–260 V (según el modelo específico de panel) y una corriente de cortocircuito de aproximadamente 13–14 A — dentro de la ventana de operación MPPT del Deye SUN-10K-SG04LP1 de 80–500 V y 15 A de corriente máxima de entrada por MPPT. La orientación de los paneles es sur, con la inclinación de cubierta de aproximadamente 20°, lo que a la latitud de Mijas (36,6° N) entrega un rendimiento anual muy elevado — nuestra estimación para esta instalación es de 1.500 kWh por kWp al año, lo que da aproximadamente 9.000 kWh anuales para la instalación de 6 kWp.
Dimensionado de Batería: 10 kWh para Cargas Críticas, No Respaldo Total de la Casa
Dos módulos de batería de litio Deye de 5 kWh dan 10 kWh de almacenamiento utilizable. El cálculo de dimensionado comenzó con la lista de cargas críticas, no con el consumo total de la casa. Sumando la demanda continua de los circuitos críticos acordados — alarma (80 W), router/switch (30 W), controlador de piscina (15 W), iluminación clave (200 W de carga media nocturna), nevera (80 W de media) — se obtienen aproximadamente 400 W de carga crítica continua. Con 400 W de demanda continua, 10 kWh de almacenamiento utilizable entregan 25 horas de autonomía, lo que cubre cualquier corte nocturno realista con margen significativo. La segunda consideración es la recarga solar: la instalación de 6 kWp en Mijas genera suficiente energía en cualquier mañana despejada para recargar 10 kWh en menos de dos horas de generación pico, lo que significa que incluso en un escenario de corte de varios días la batería se repone con solar cada día independientemente del estado de la red. La pila de dos módulos Deye (dos unidades de 5 kWh en paralelo en el bus de batería) también ofrece al cliente una vía de ampliación clara: se puede añadir un tercer módulo de 5 kWh a la pila en cualquier momento para ampliar a 15 kWh, sin cambiar el inversor, el cableado de baterías ni la configuración del BMS — el inversor Deye detecta automáticamente la capacidad de batería adicional cuando se conecta un nuevo módulo.
Resultados
Consulte el alcance y los equipos de la instalación; no se promete un resultado económico.
Respaldado por Investigación
Referencias para comprobar el diseño propuesto. Estas fuentes no certifican rendimiento, ahorro, elegibilidad ni registros de puesta en servicio de este proyecto.
Estime la producción solar del emplazamiento real
La generación depende de ubicación, orientación, inclinación, sombras y pérdidas. Una cifra de irradiación no garantiza producción por kilovatio instalado. Indique las hipótesis y compare con el consumo.
European Commission — PVGIS ↗Compruebe la modalidad de autoconsumo aplicable
El RD 244/2019 regula condiciones administrativas, técnicas y económicas del autoconsumo. La compensación depende de modalidad y contrato; la energía exportada no se valora automáticamente al precio de compra.
BOE — RD 244/2019 ↗Las ventajas fiscales requieren comprobación específica
No asuma que la instalación permite deducción IRPF o bonificación IBI municipal estándar. Compruebe requisitos AEAT y ordenanza del inmueble, pruebas, fechas y solicitud antes de contar con una ayuda.
Agencia Tributaria — current tax guidance ↗Trabajos Realizados

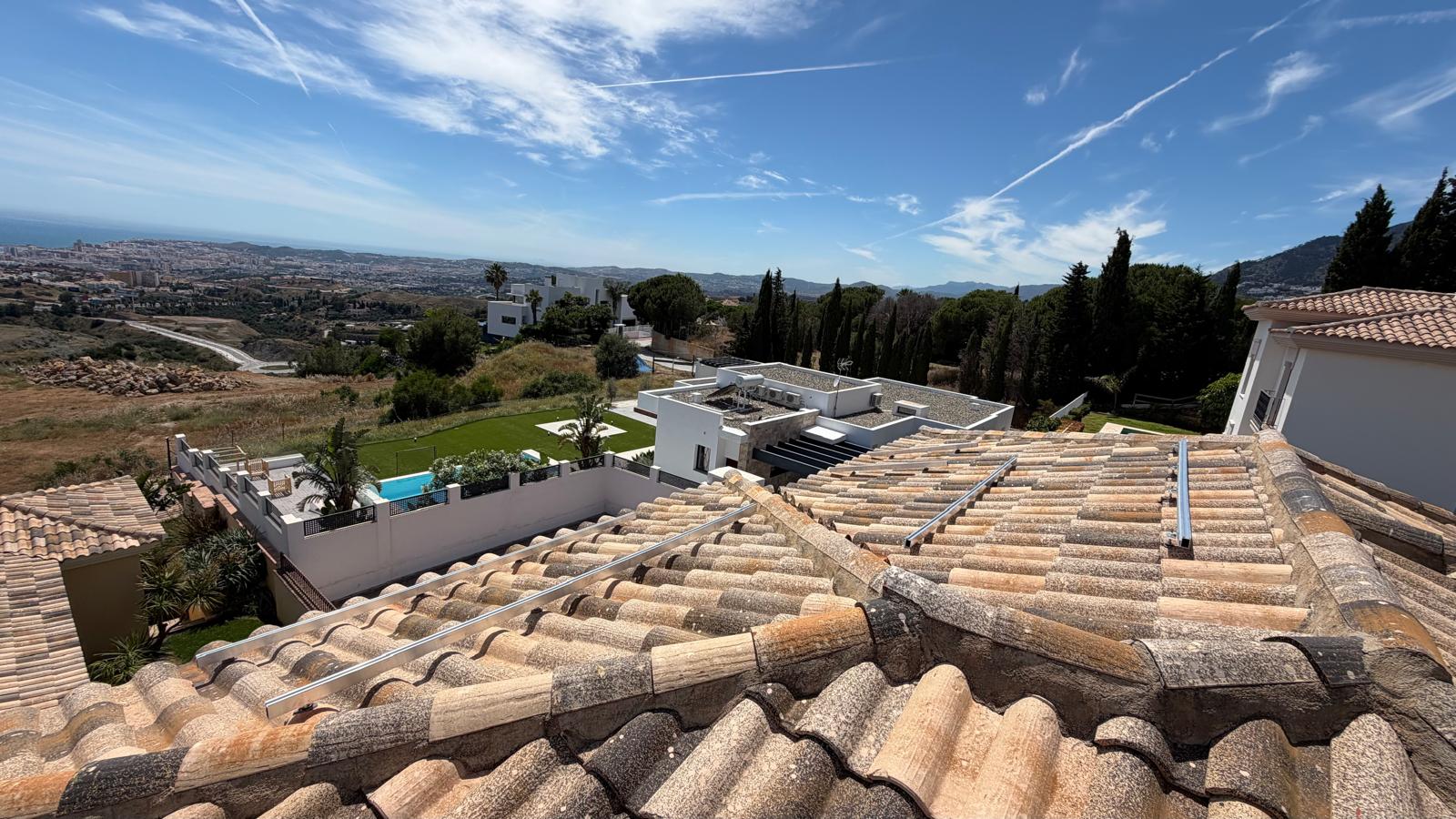

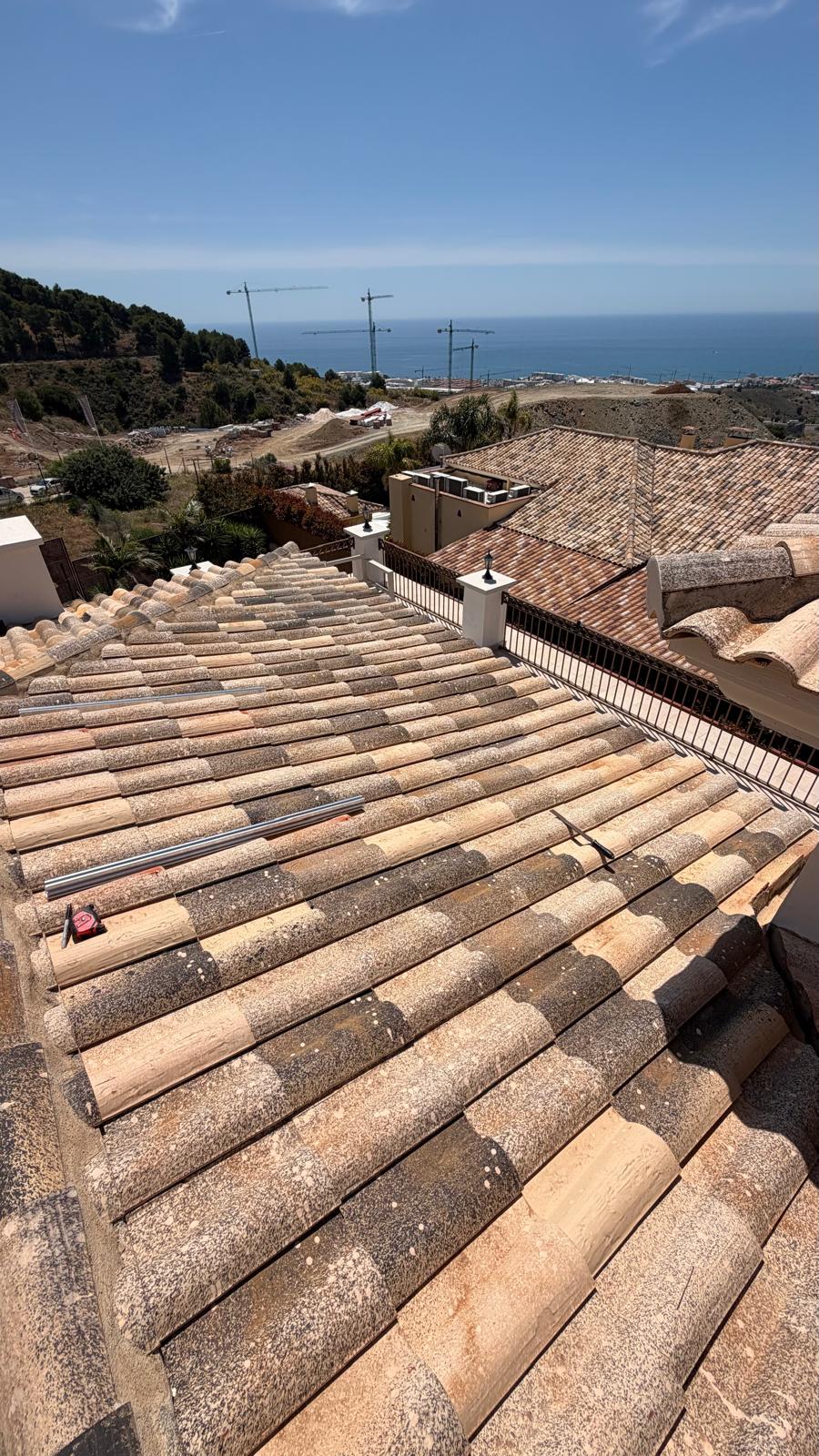

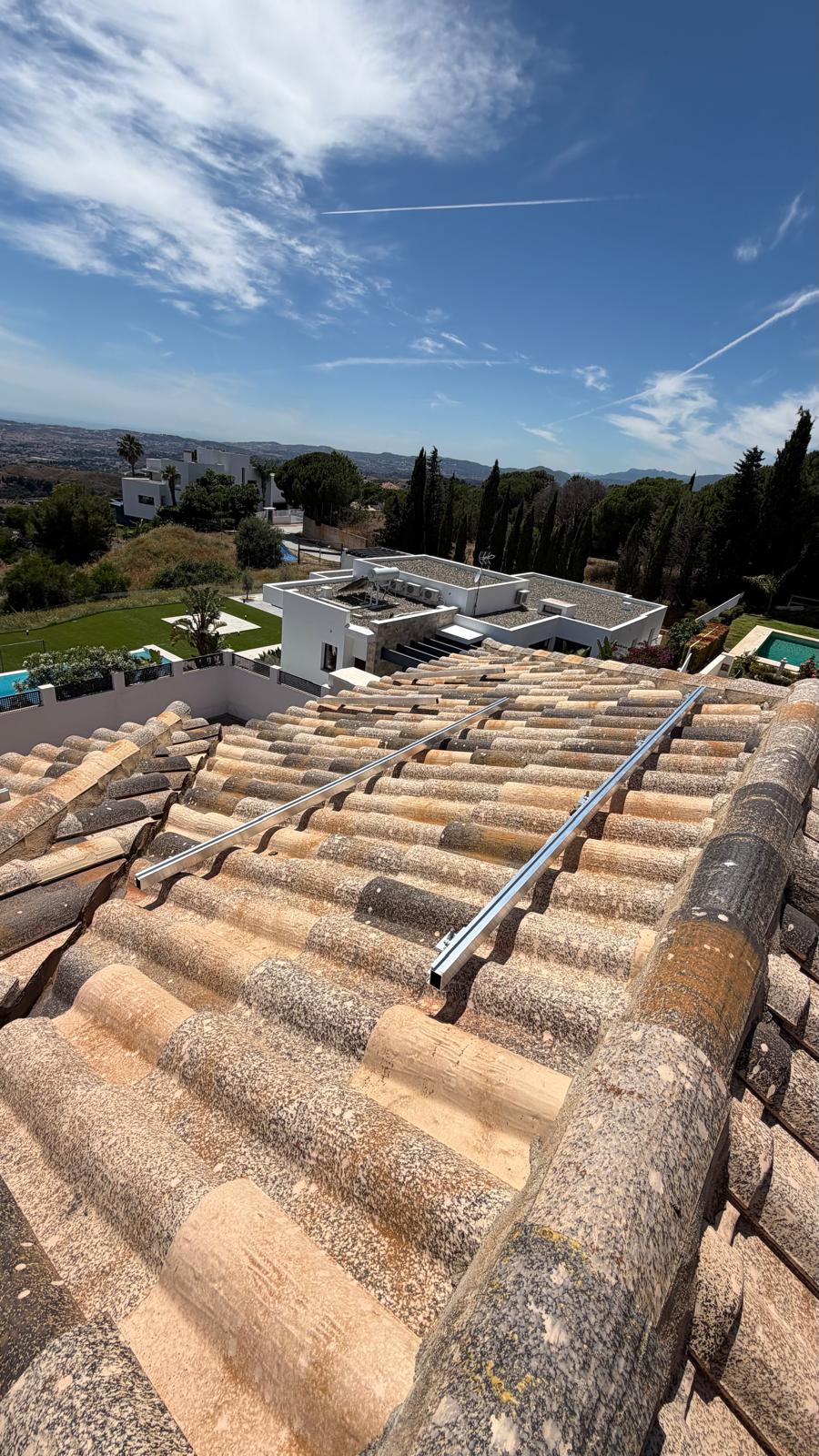

- Levantamiento: comprobación estructural de cubierta, orientación sur confirmada a ~20° de inclinación, análisis de sombras, segundo plano de cubierta identificado para futura ampliación

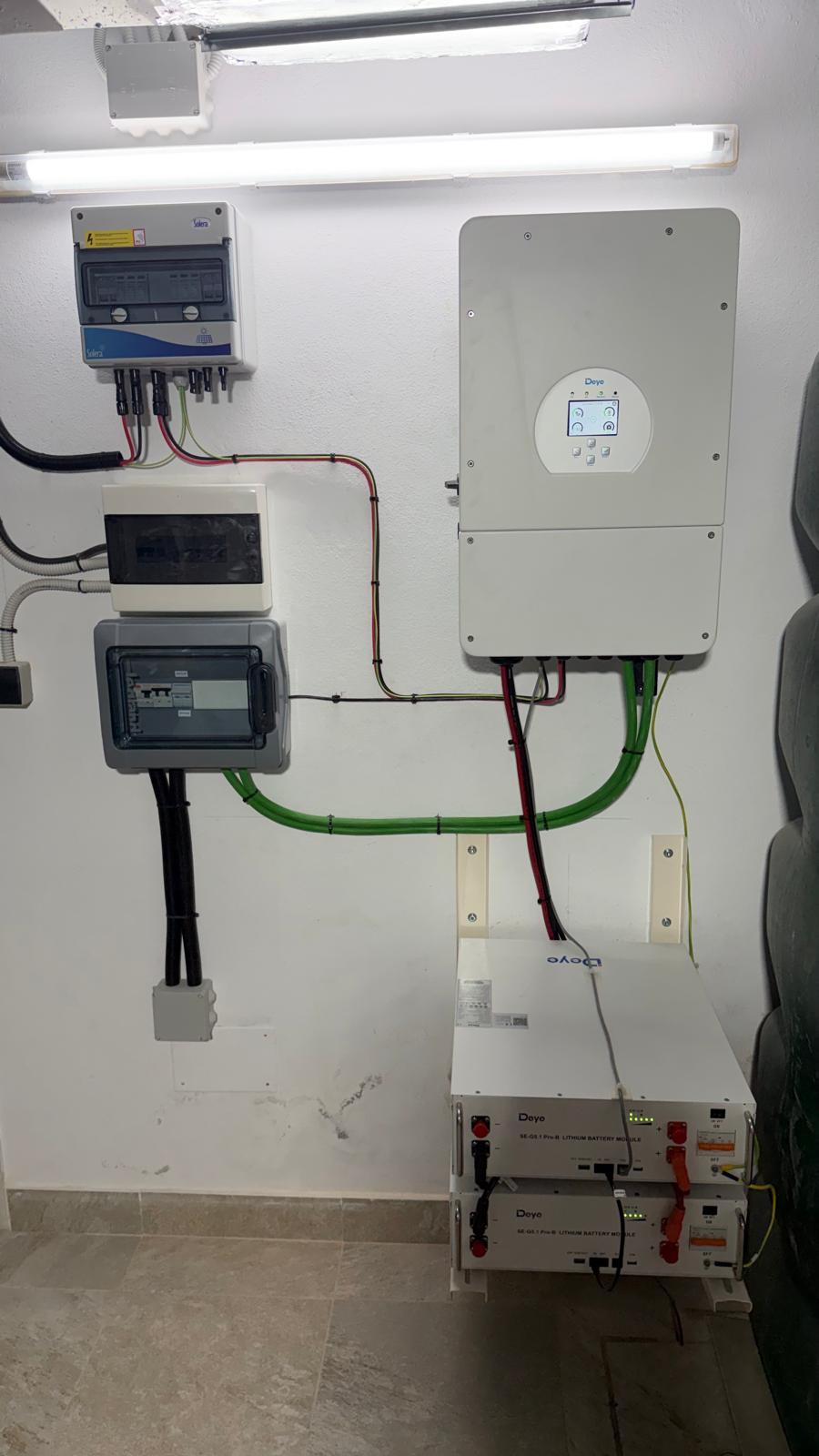

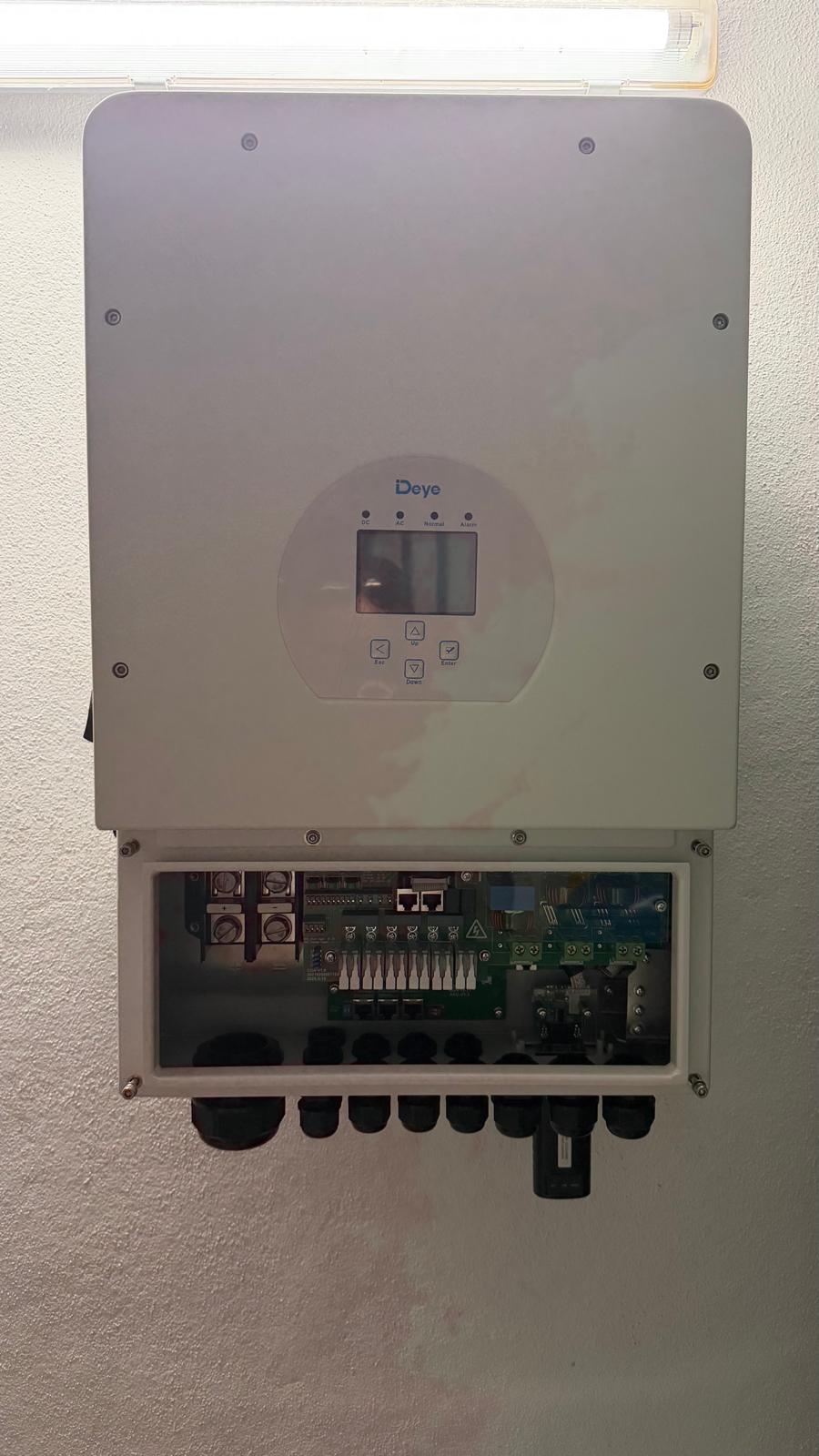

- Inversor híbrido monofásico Deye SUN-10K-SG04LP1 de 10 kW especificado — techo DC de 12,5 kW, MPPT dual, preparado para 4–6 kWp adicionales en la segunda MPPT

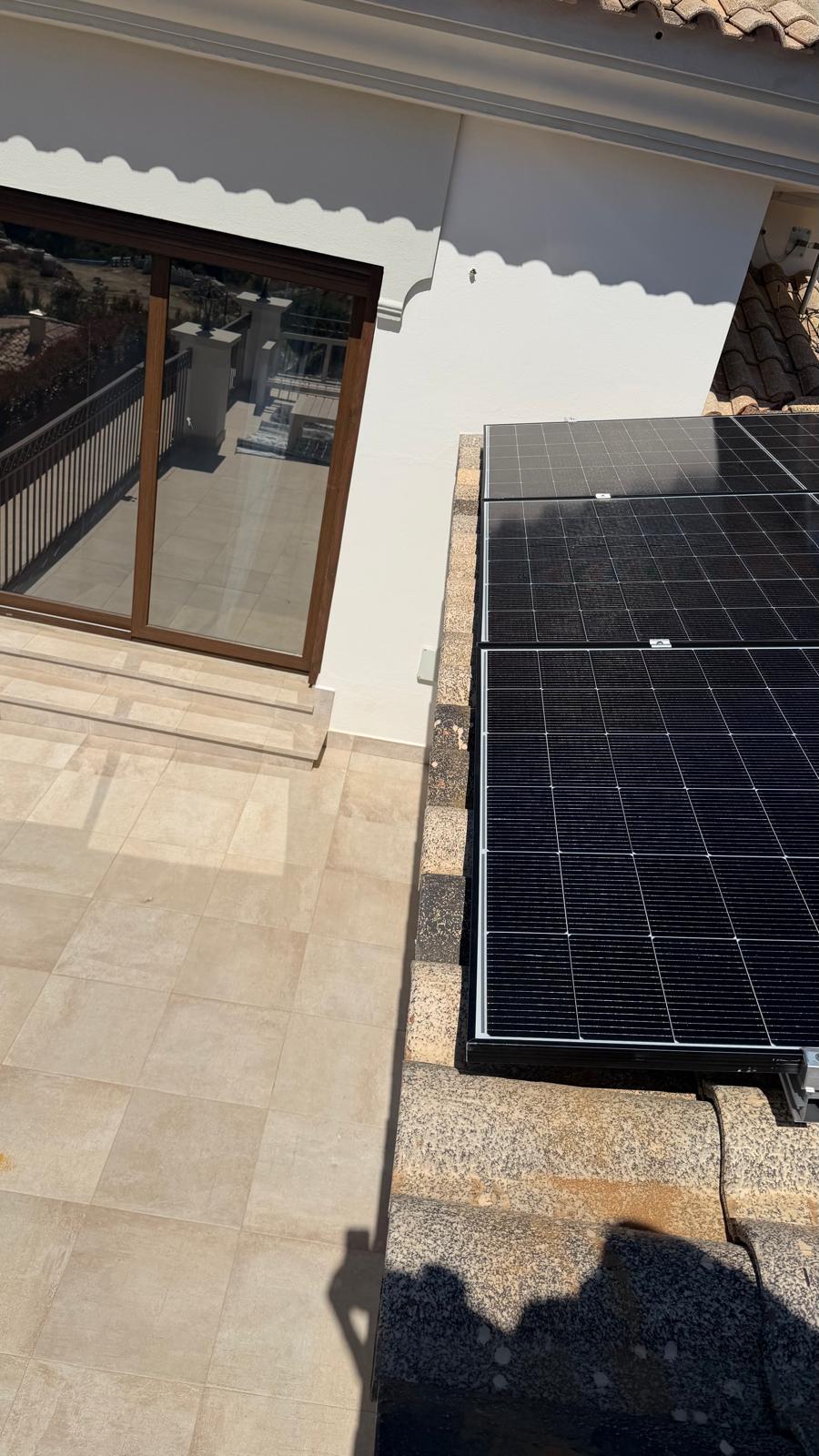

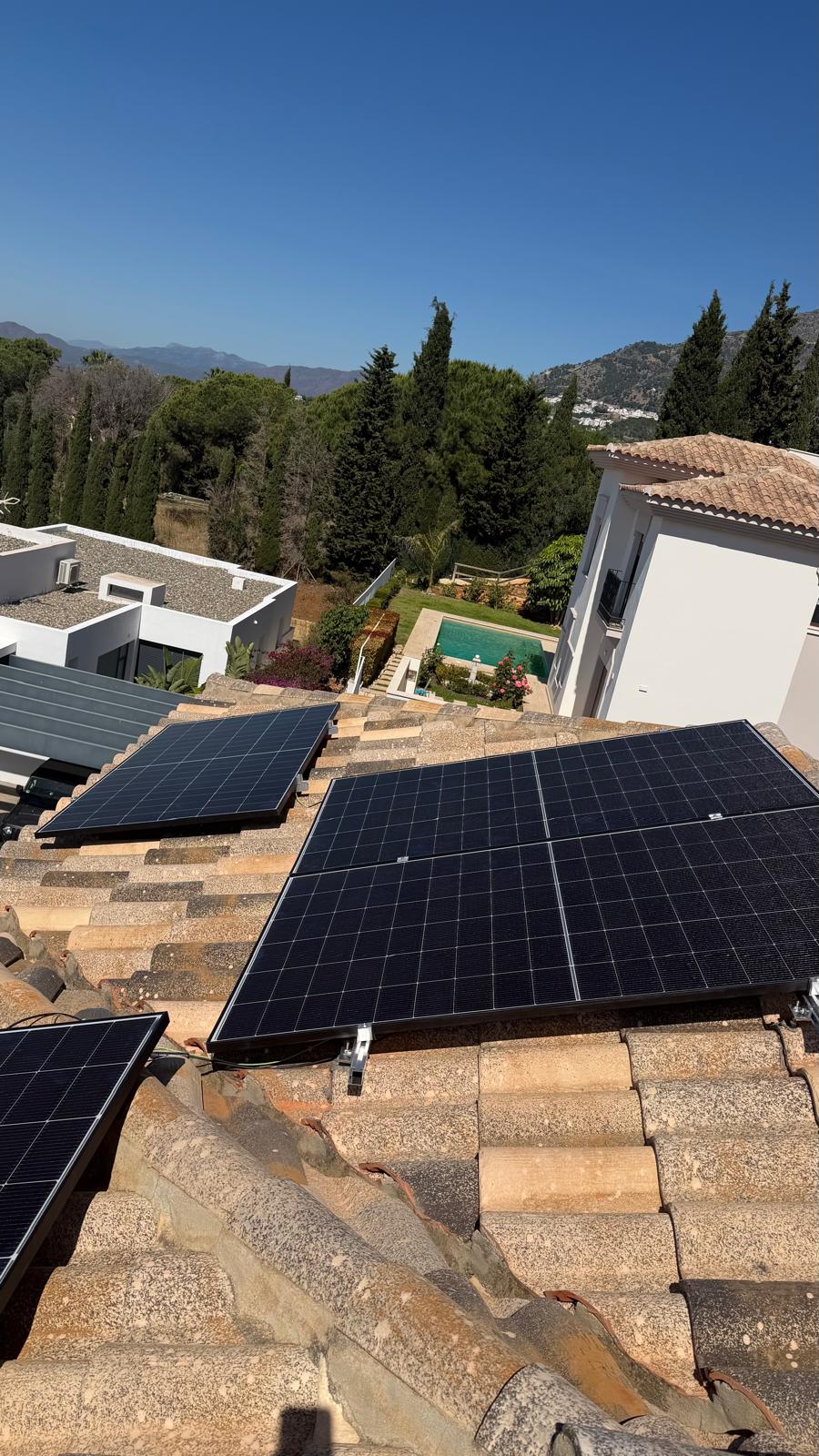

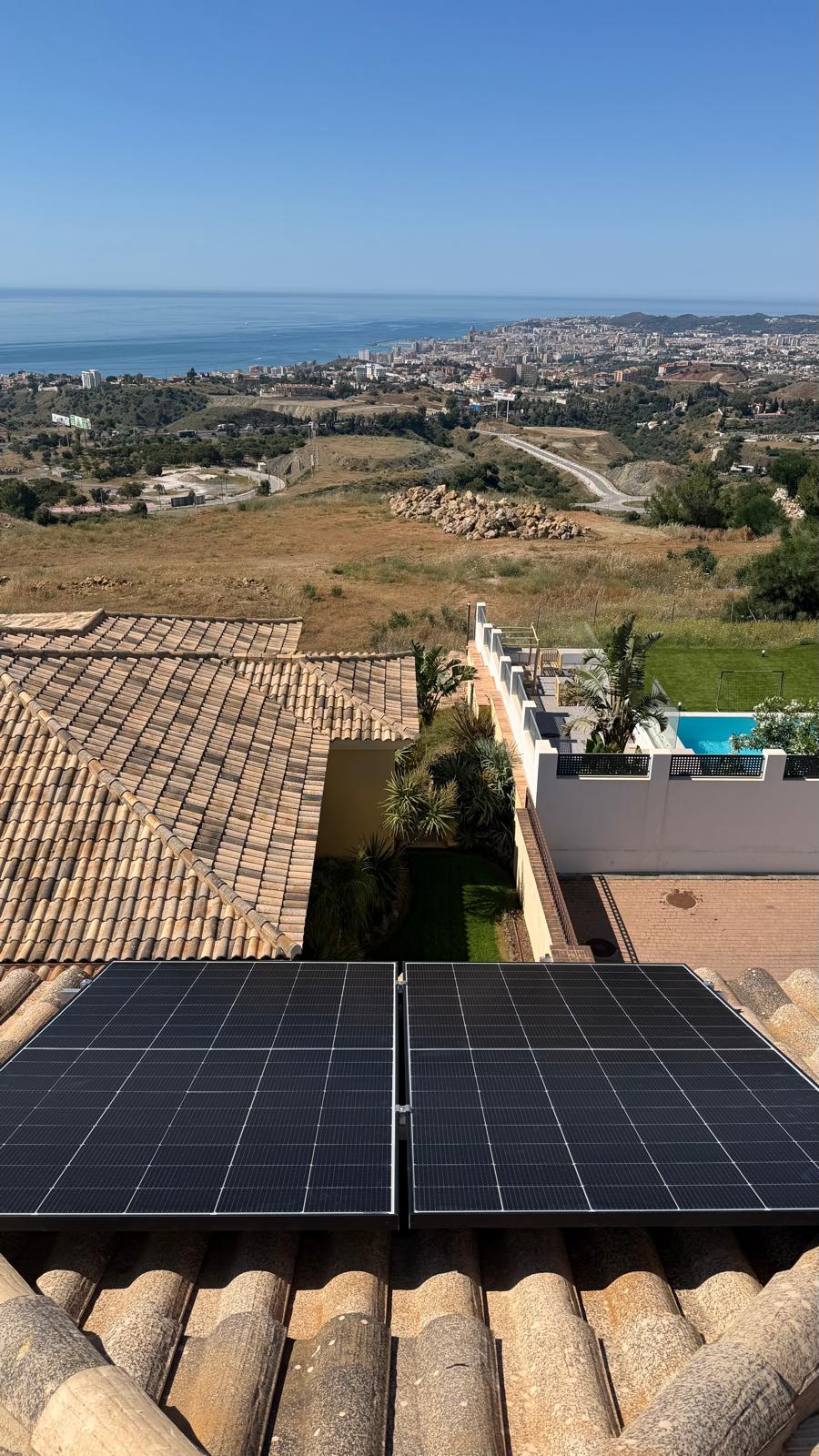

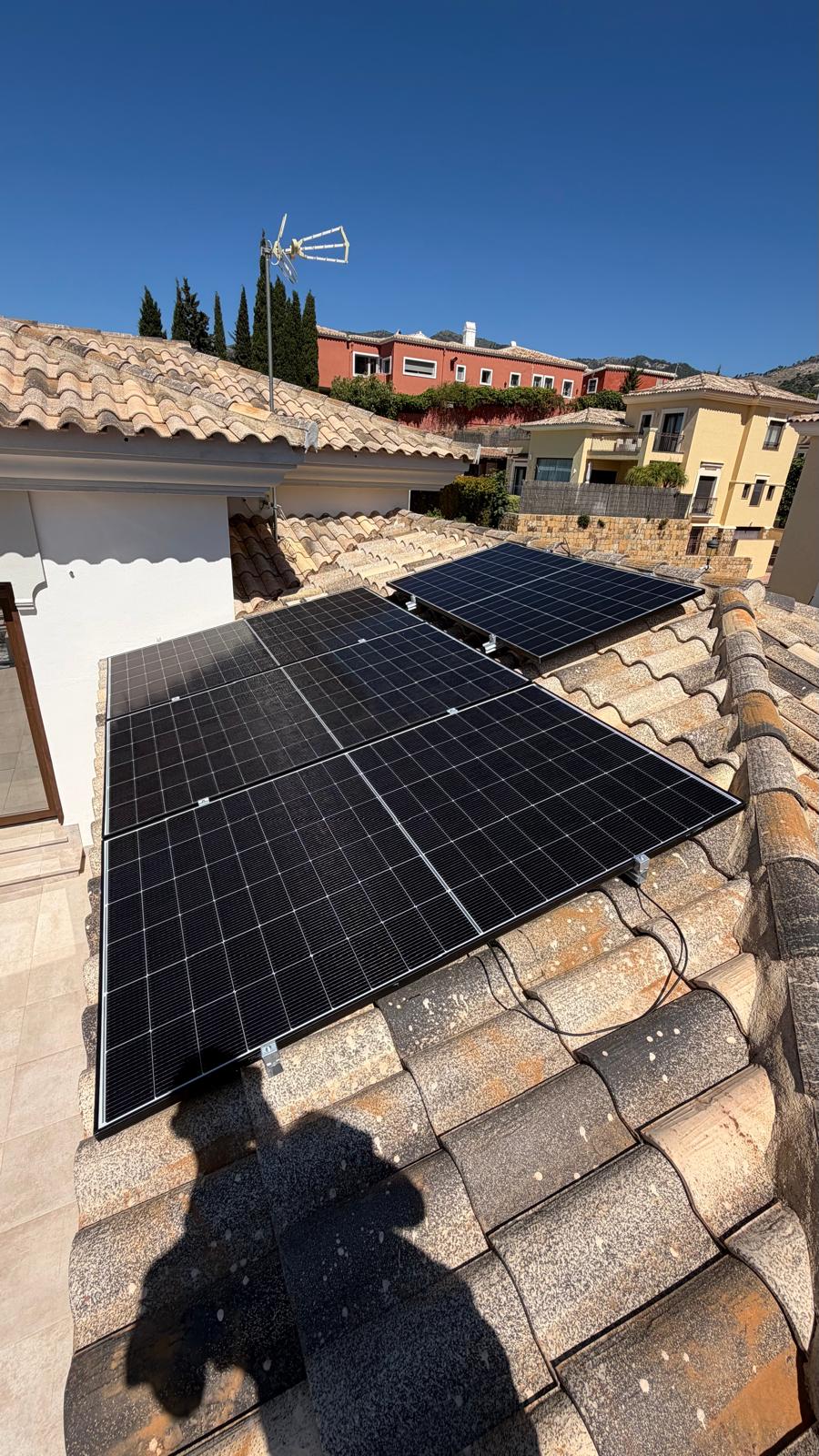

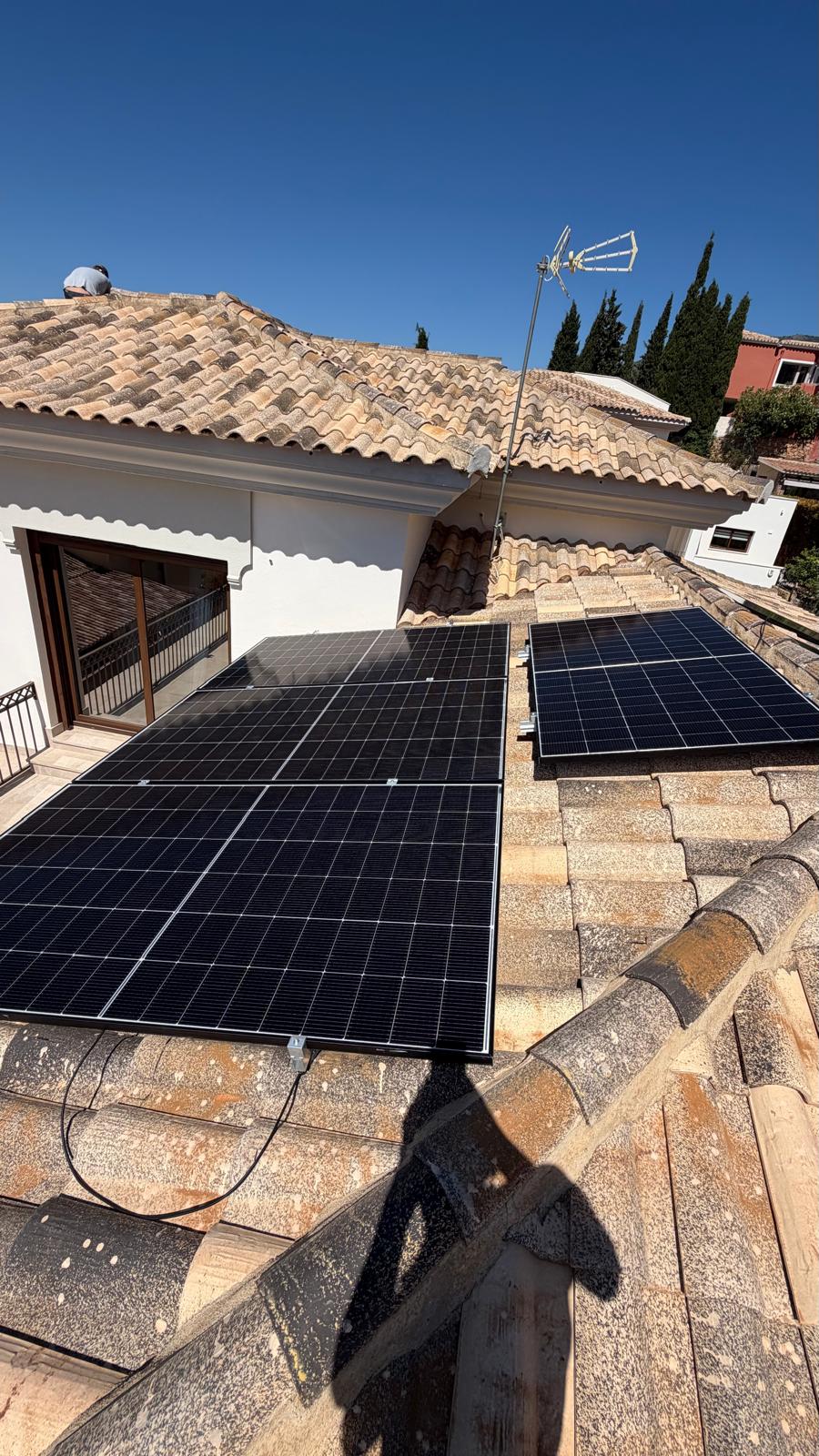

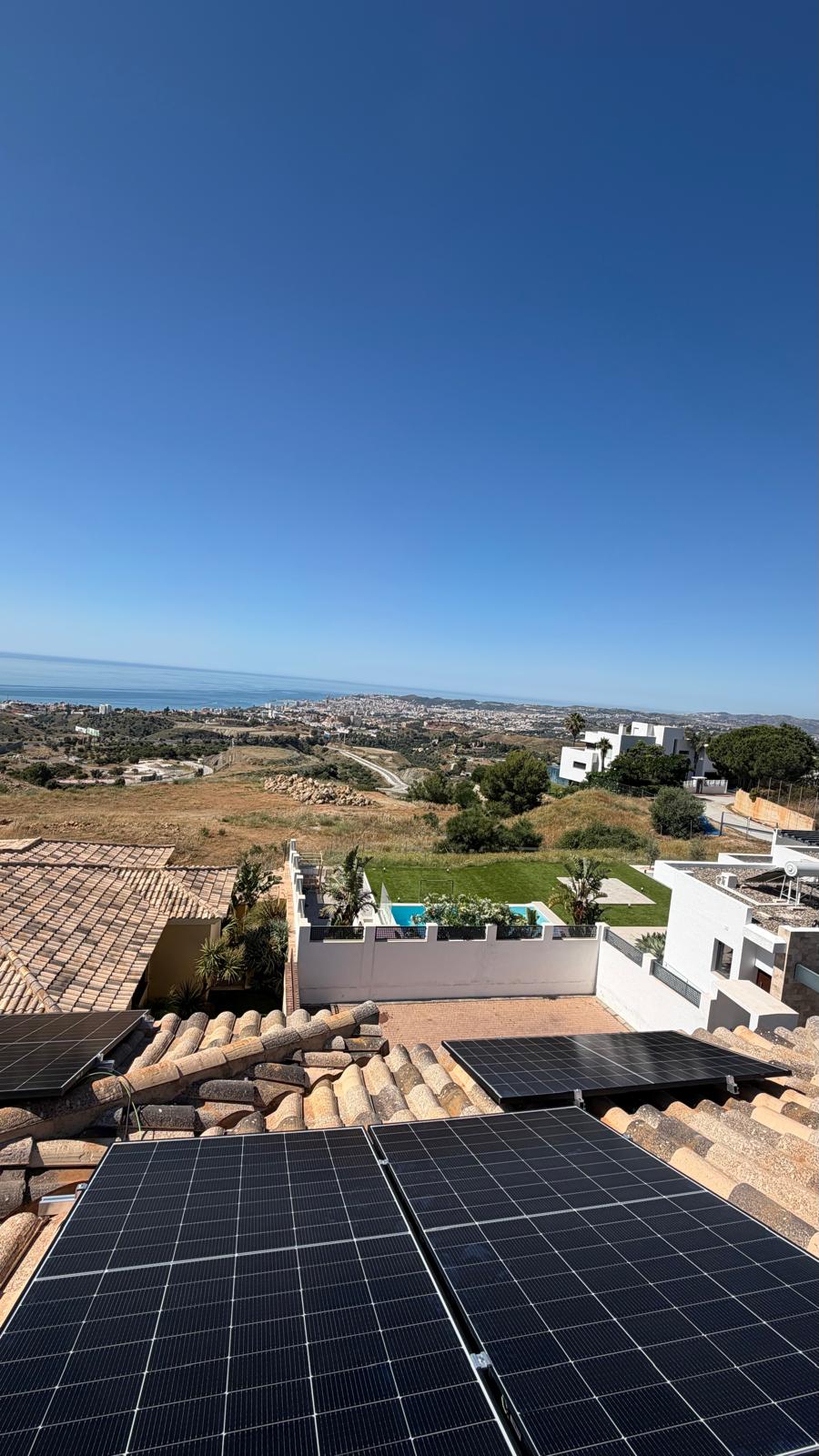

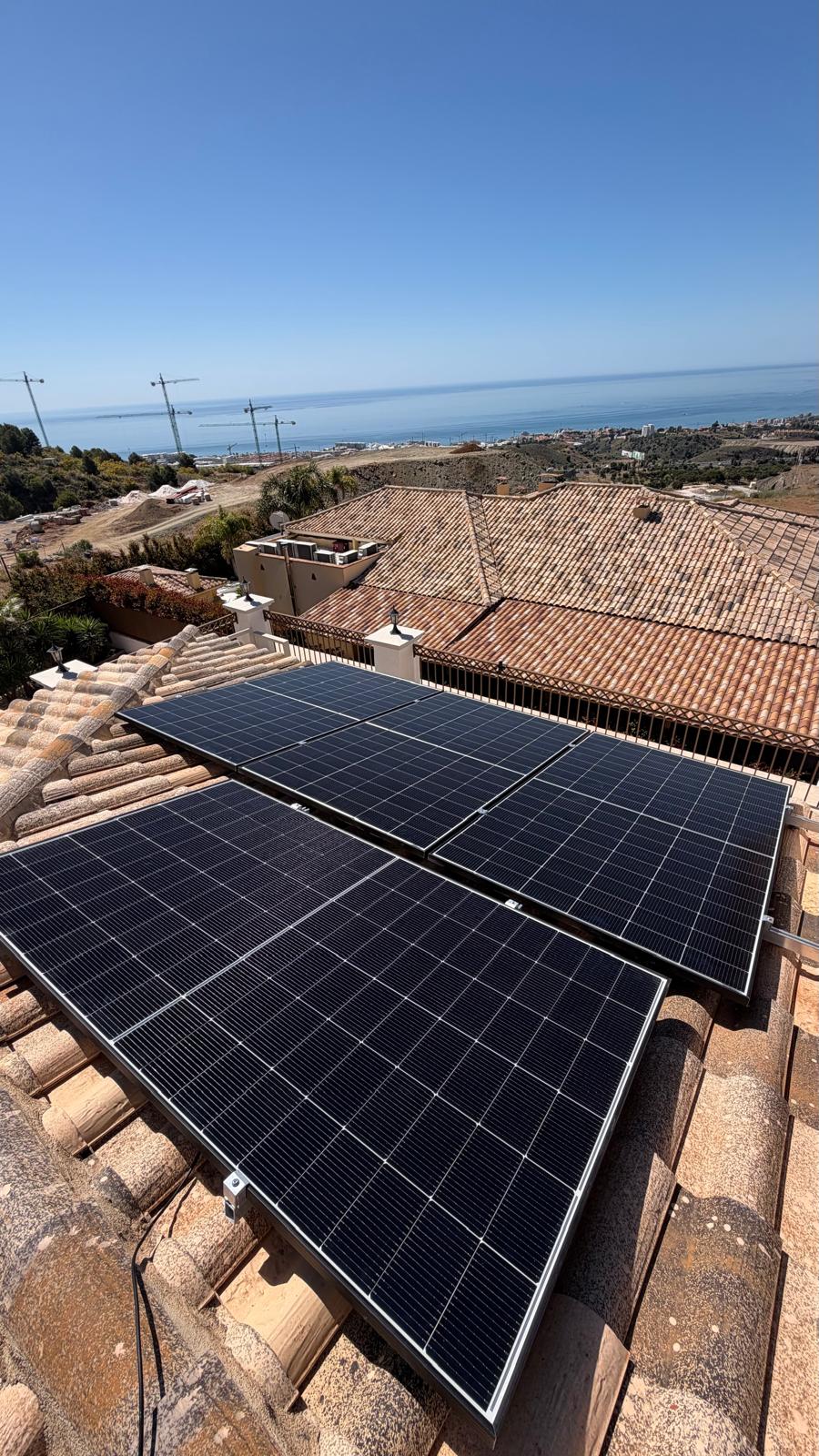

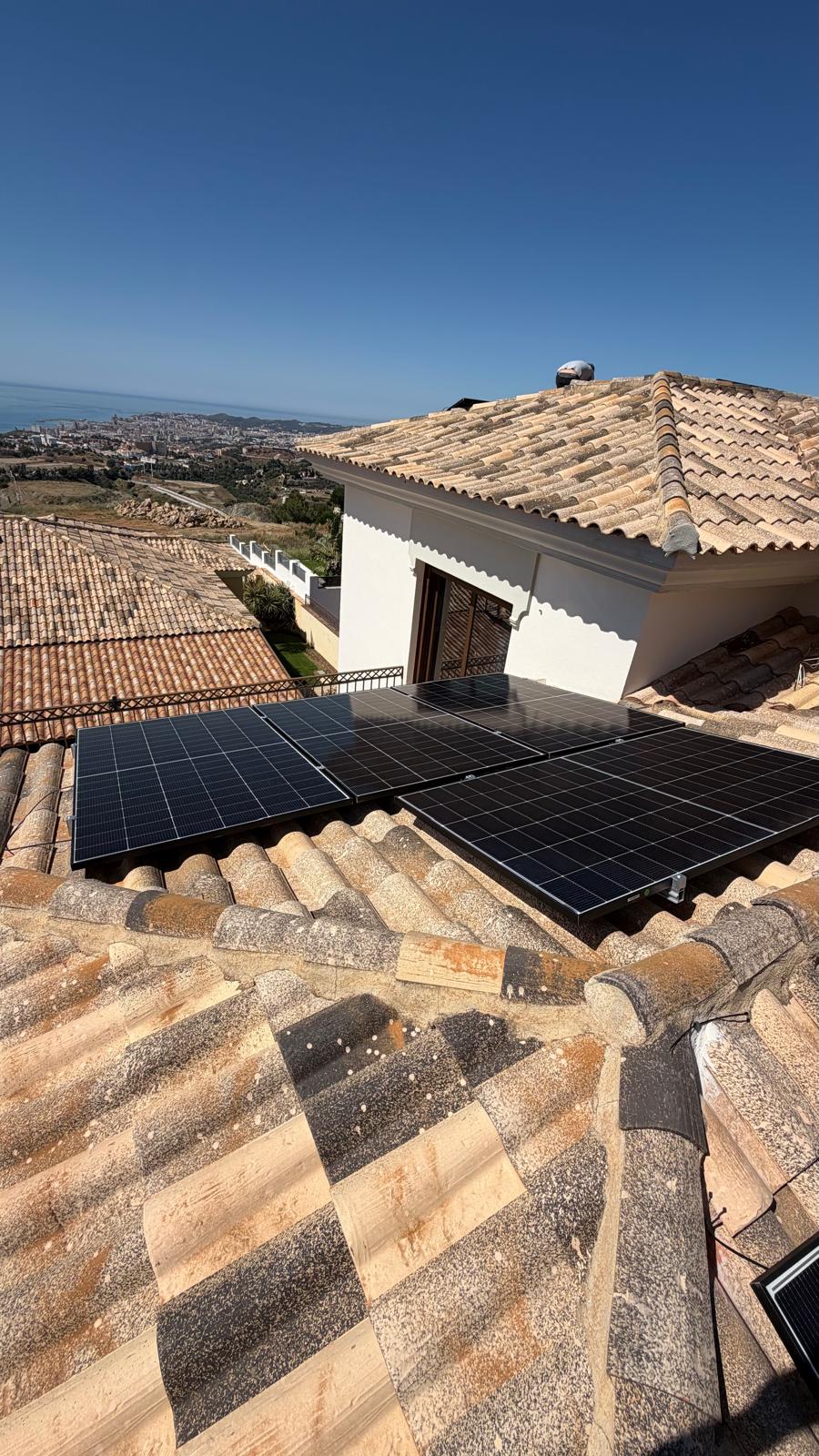

- 12 paneles mono PERC de 500 W montados en cubierta orientada al sur — dos strings de seis, uno por entrada MPPT

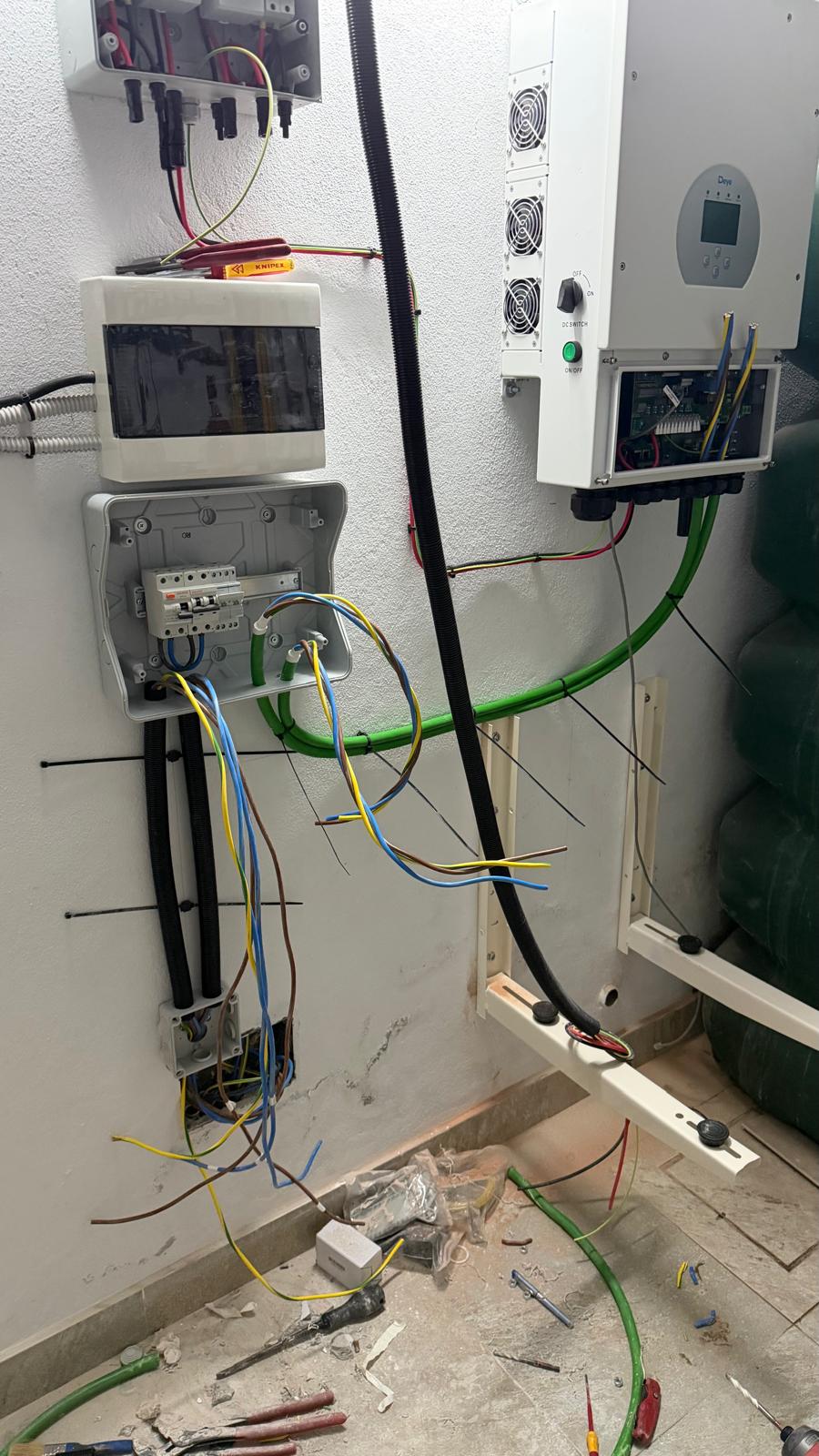

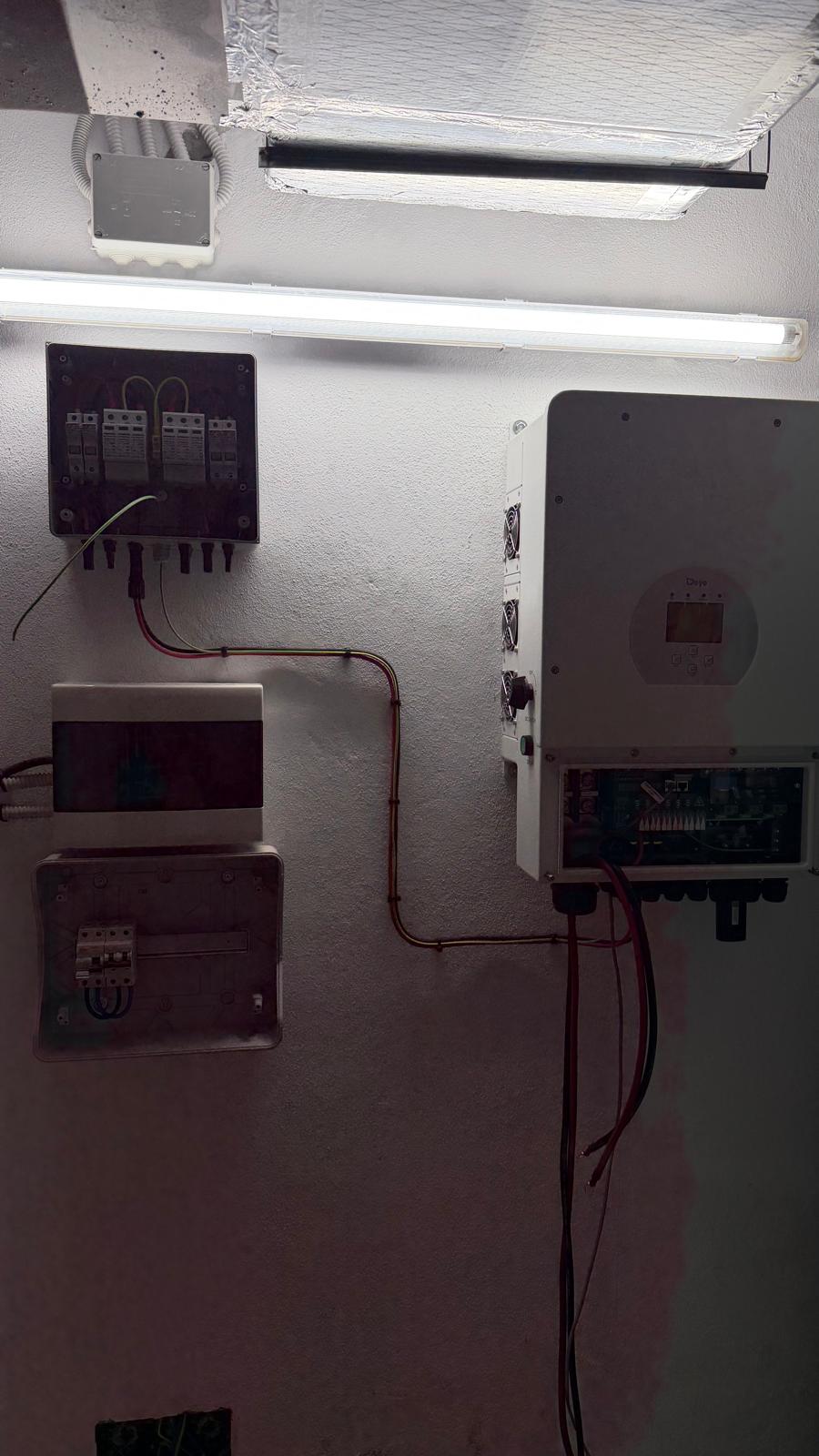

- Cable solar H1Z2Z2-K de 4 mm², seccionadores DC y protección contra sobretensiones tipo 1+2 CC instalados en el inversor

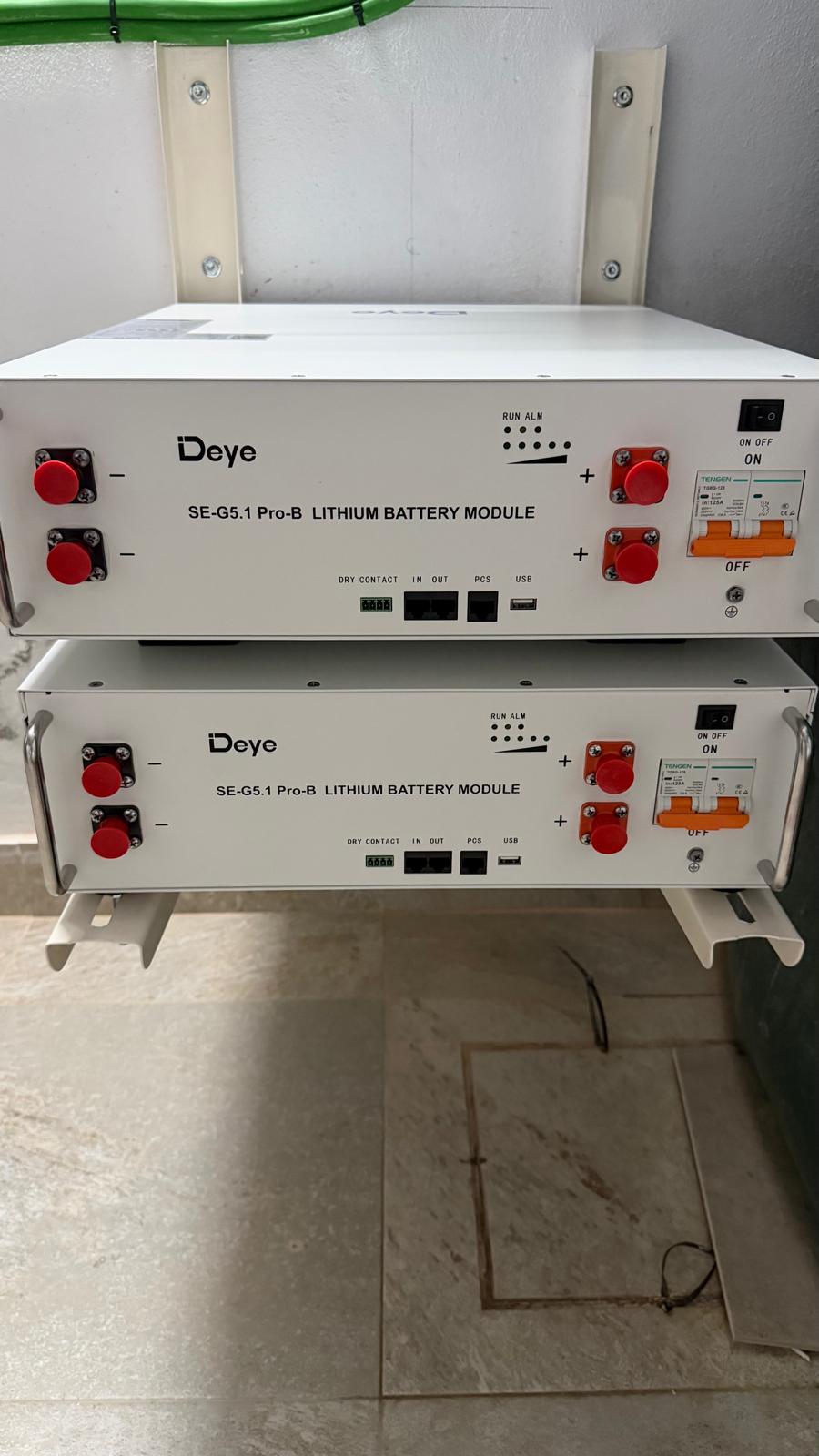

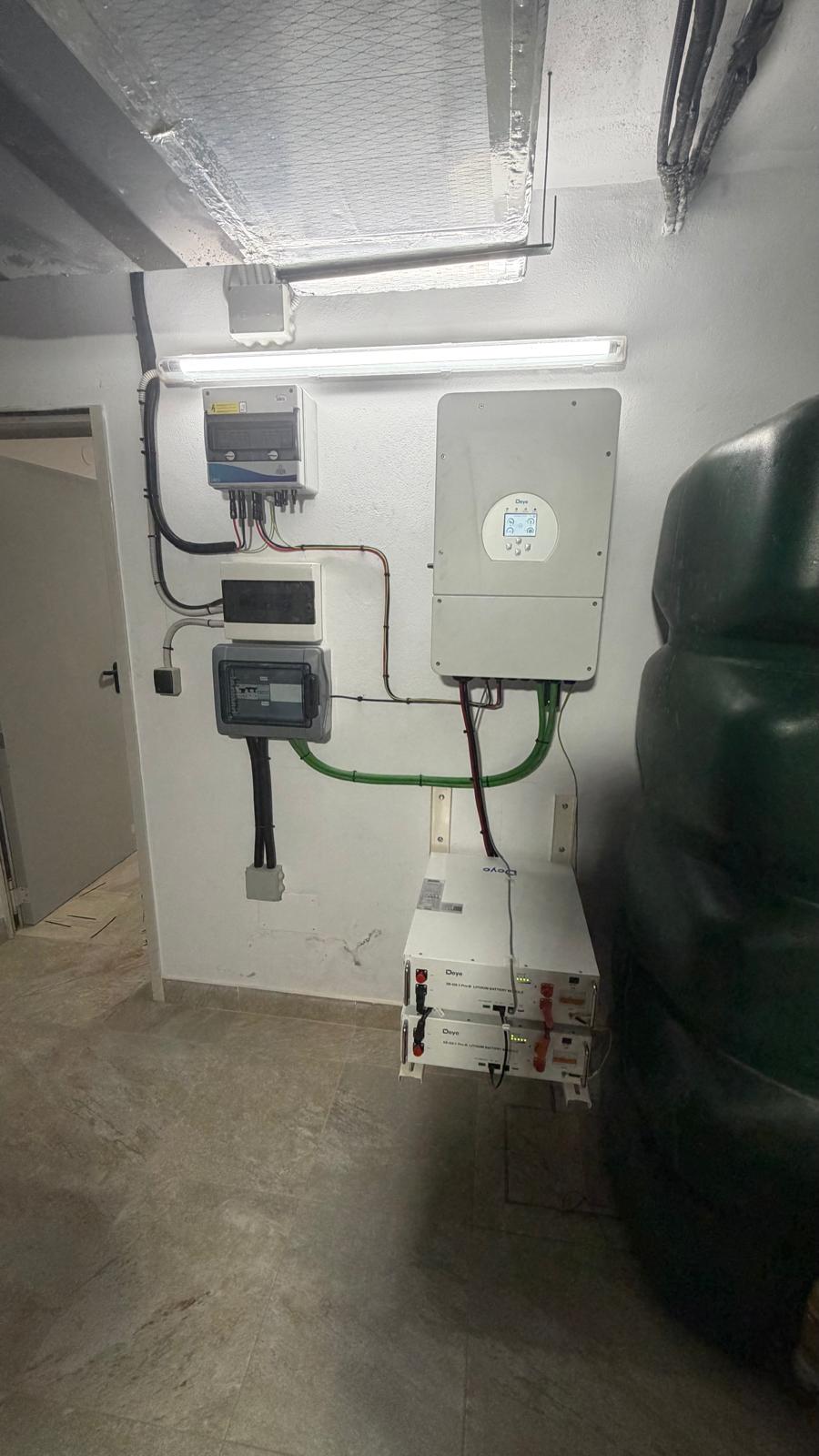

- 2 módulos de batería de litio Deye de 5 kWh instalados — 10 kWh totales, pila en paralelo, detecta automáticamente un tercer módulo si se añade posteriormente

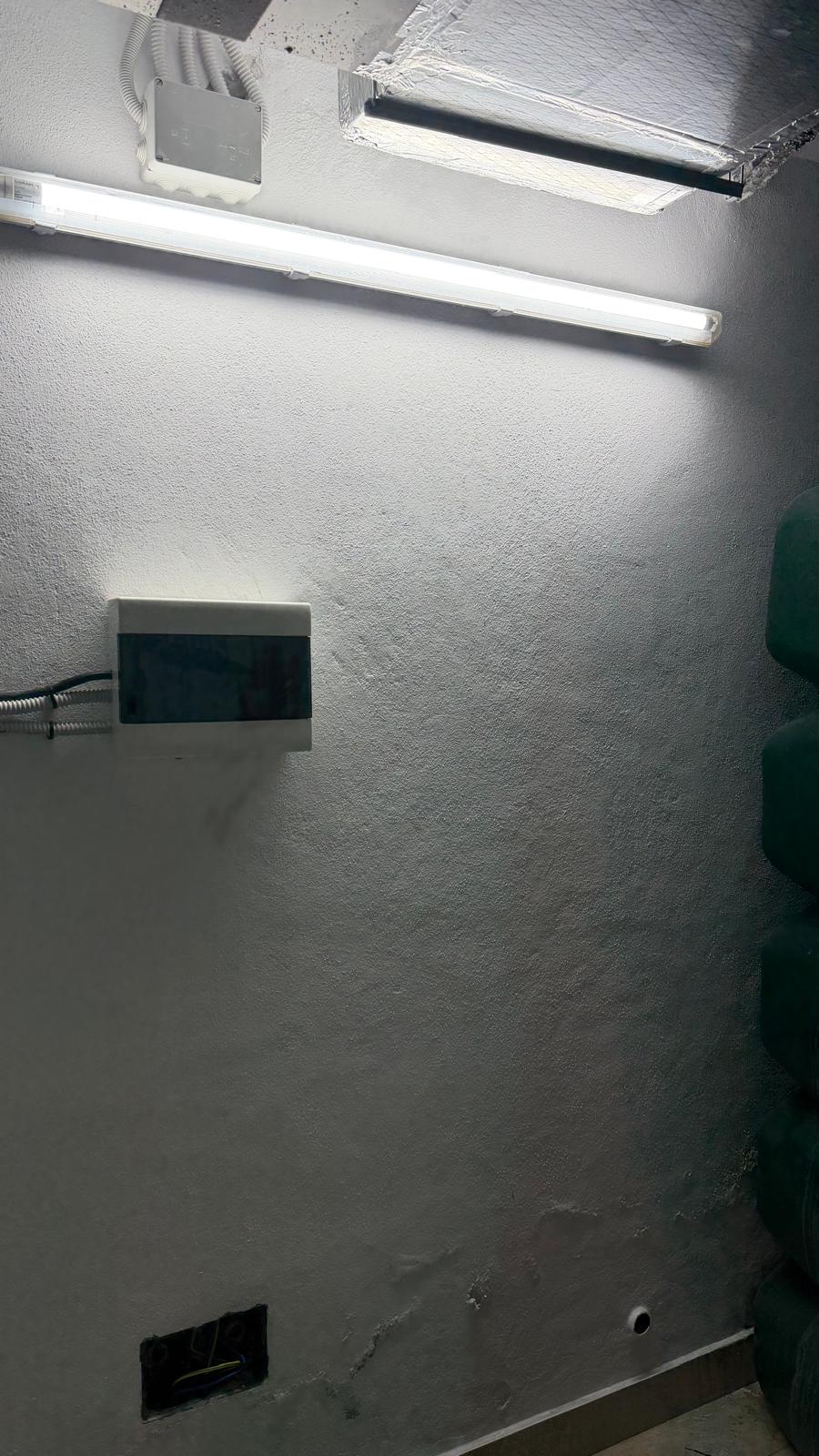

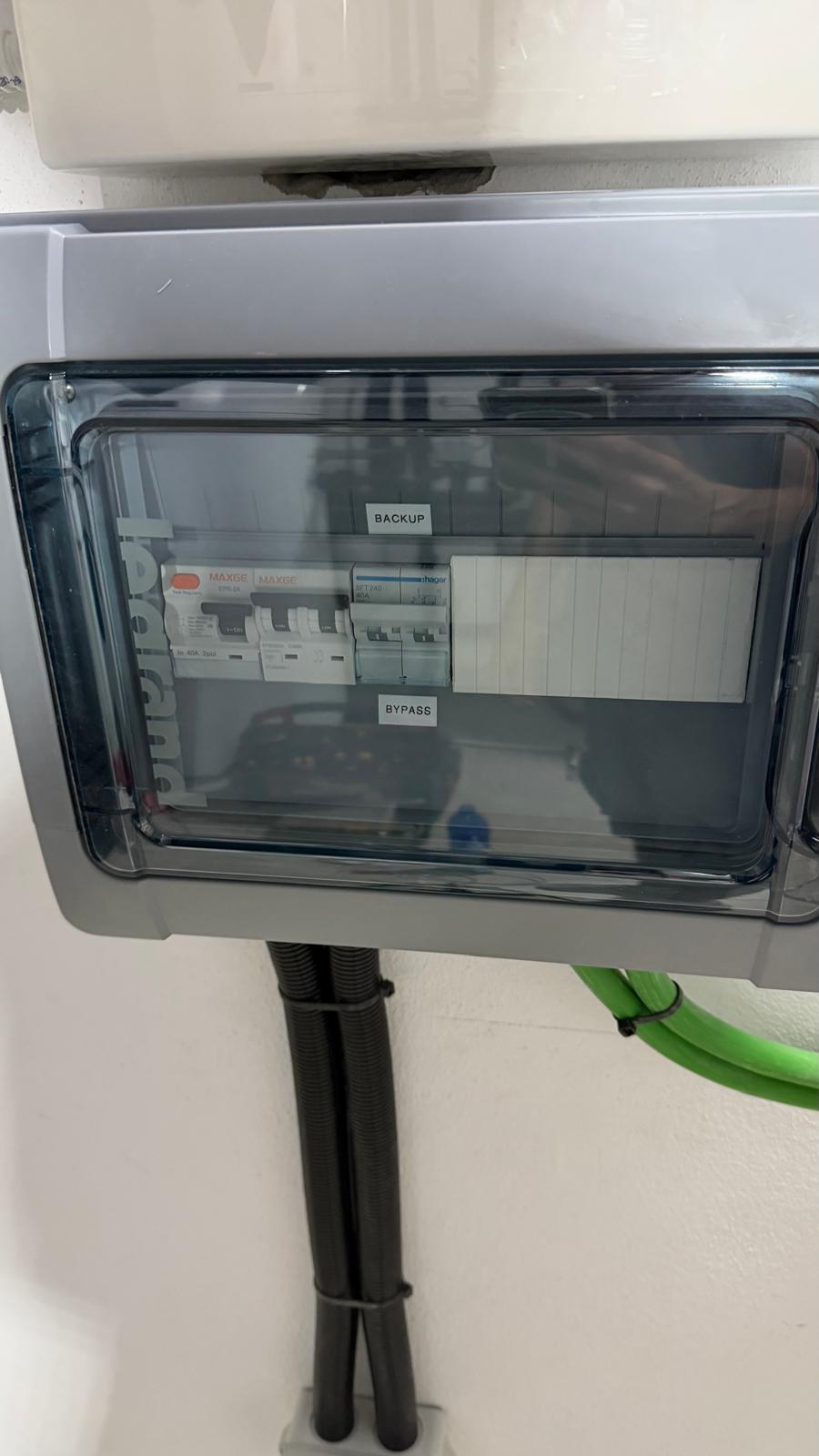

- Subcuadro de carga crítica cableado y etiquetado: alarma/videovigilancia, router/switch de red, controlador de filtración de piscina, circuitos de iluminación planta baja, nevera principal
- Salida CA de respaldo del inversor conectada al panel de carga crítica — conmutación a modo isla <20 ms en pérdida de red
- Puesta en marcha completa del sistema: Voc/Isc del string comprobados, BMS de batería confirmado, conmutación a modo isla probada y verificada
- Registro CAU en Endesa completado — compensación por excedente de exportación activa
- Boletín Eléctrico emitido

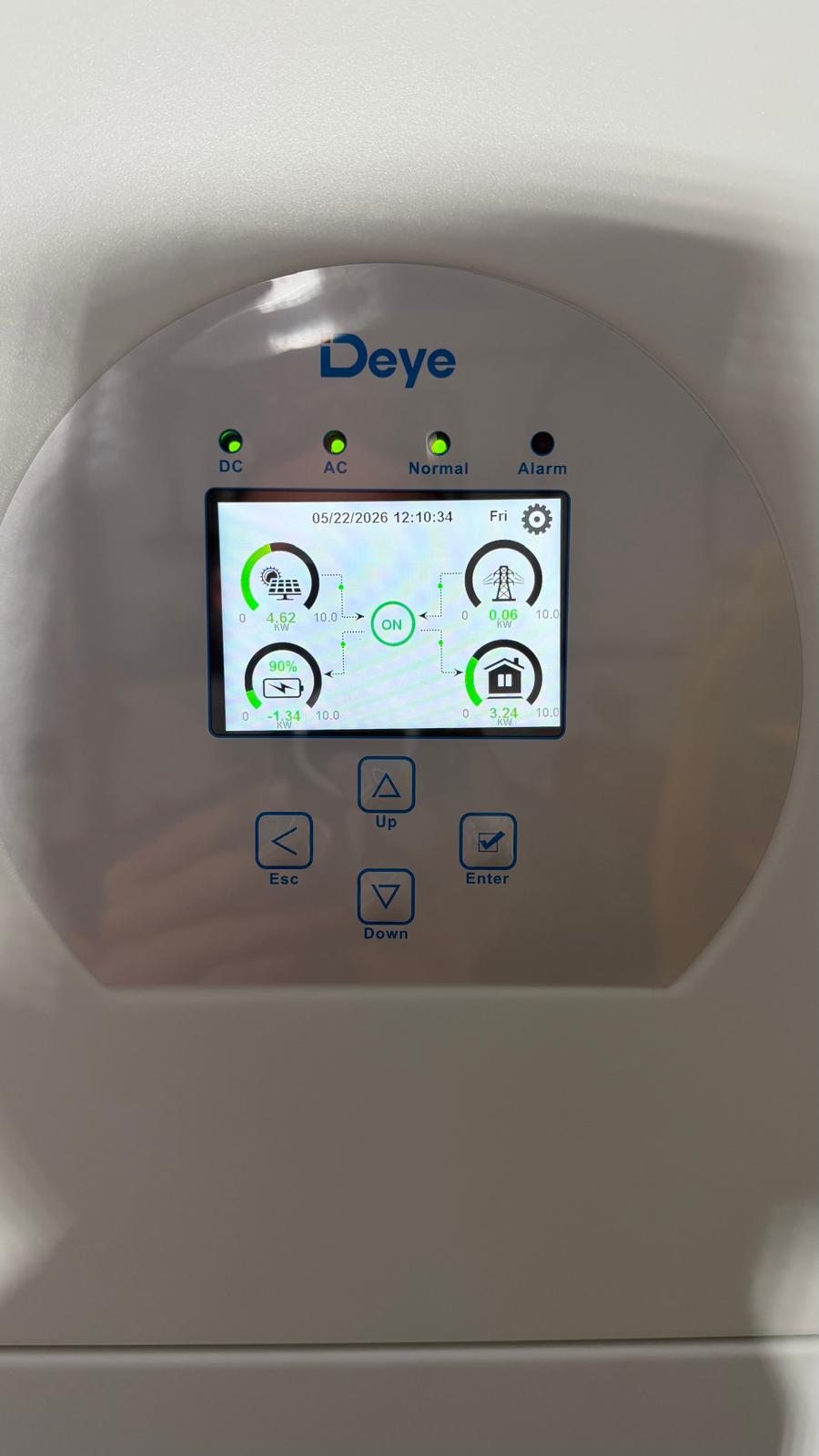

- Portal de monitorización remota configurado — generación en tiempo real, estado de carga de batería e importación/exportación de red visibles desde la app del cliente
