Resumen del Proyecto
El Reto

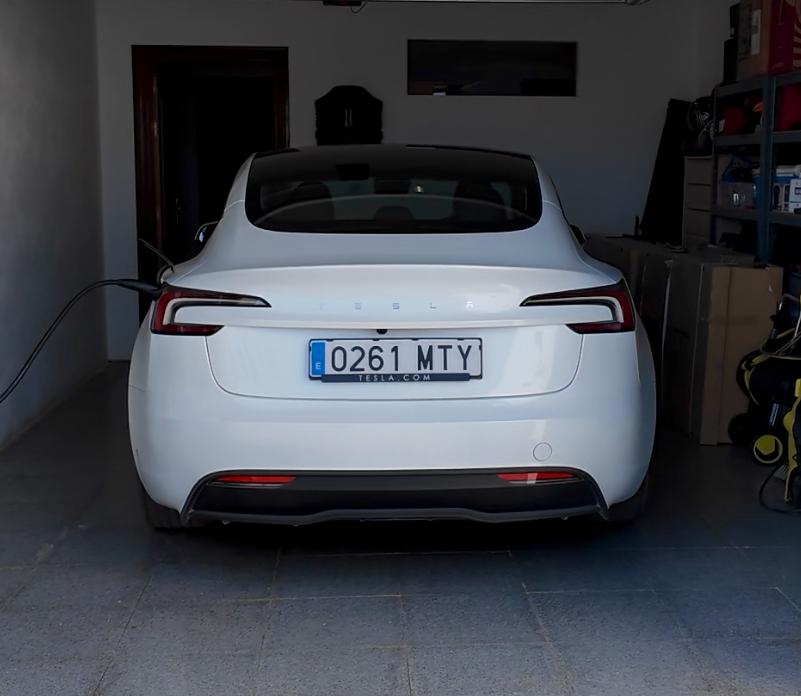

El cliente acababa de recibir un nuevo Tesla Model Y — uno de los vehículos eléctricos más populares entre los propietarios expatriados de la Costa del Sol — y se encontró de inmediato con la realidad de poseer un VE sin un cargador doméstico dedicado en España. El Supercargador más cercano está a 12 minutos en coche, en el parque comercial de Estepona: tolerable para una recarga semanal planificada, pero genuinamente incómodo para el uso diario. La carga nocturna desde el enchufe doméstico estándar de la villa mediante el Mobile Connector Tipo 2 incluido entregaba apenas 2,3kW — unos 15 km de autonomía por hora — lo que significaba que una carga completa de 75kWh desde cero llevaba más de 32 horas. Un Tesla Wall Connector funcionando a 11kW con suministro trifásico añade 90km de autonomía del Model Y por hora; con el suministro monofásico estándar en Estepona y la Costa del Sol, 7,4kW entrega 48km de autonomía por hora — más que suficiente para cargar completamente el Model Y durante la noche. El cliente necesitaba una instalación cargador Tesla Wall Connector Estepona que pudiera cargar el Model Y a plena capacidad monofásica durante la noche. El reto no era solo el propio cargador: los suministros eléctricos domésticos españoles son típicamente monofásicos de 25-32A, y el cuadro de distribución de esta villa era de 2018 con capacidad libre limitada. Cualquier electricista certificado Tesla Costa del Sol que trabajara en esta propiedad debía evaluar el suministro existente, verificar el cumplimiento del REBT ITC-BT-52 para la infraestructura de carga de VE, y tender un circuito dedicado de 32A desde el cuadro principal hasta la pared del garaje — aproximadamente 16 metros de canalización a través de canales internos y la estructura del bloque. Un enchufe, un Mobile Connector y una regleta no iban a resolver esto.
La Solución
Instalación de Tesla Wall Connector en una vivienda de Estepona. El caso documenta el cargador y su integración eléctrica; la potencia real depende del vehículo, suministro y ajustes.
Especificaciones Técnicas

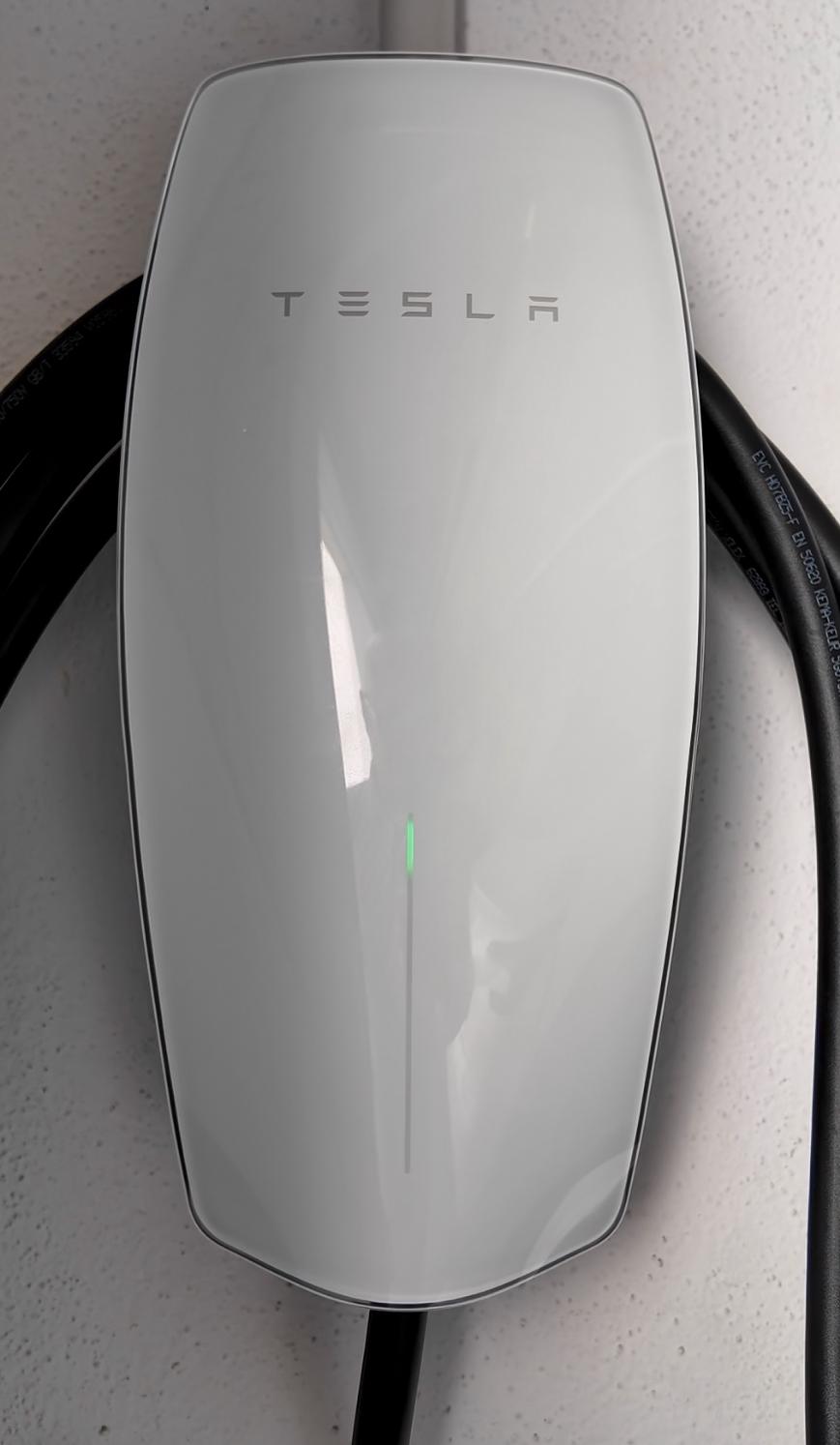

- Tesla Wall Connector Gen 3 — blanco, montado en pared
- Salida AC monofásica de 7,4kW (circuito dedicado 32A)
- 90km de autonomía del Model Y por hora (11kW trifásico) / 48km a 7,4kW monofásico
- Carga completa de 75kWh en menos de 11 horas (monofásico 7,4kW)
- Conexión WiFi — programación y monitorización vía app Tesla
- Tarjeta de acceso RFID incluida
- Ruta de 16m de cableado en tubo metálico de protección mecánica desde cuadro de distribución
- Vida útil de diseño de 16 años del fabricante
- Instalación conforme al REBT ITC-BT-52
- Boletín Eléctrico emitido (certificado eléctrico español obligatorio)
- Notificación de modificación de red a Endesa completada
- Capaz de actualizaciones OTA de firmware
- Preparado para Power Sharing (hasta 6 unidades)
Nuestro Proceso de Instalación
Paso 1: Inspección del Cuadro de Distribución y Evaluación de Capacidad del Circuito de 32A
Antes de proceder a cualquier instalación Tesla Wall Connector en España, hay que verificar que el suministro eléctrico existente pueda soportar la carga adicional. Comenzamos con una inspección completa del cuadro de distribución de esta villa en Estepona: fotografiando la configuración de los interruptores existentes, midiendo el calibre del fusible de cabeza de suministro (63A en esta propiedad — el máximo habitual para un suministro doméstico estándar español) y calculando la demanda simultánea de todos los circuitos existentes. La demanda máxima calculada de la villa era de 42A — con el aire acondicionado, los electrodomésticos de cocina, el agua caliente y la iluminación funcionando simultáneamente. Con un fusible de cabeza de suministro de 63A, añadir un circuito de 32A para el Tesla Wall Connector elevaría el máximo teórico a 74A — por encima del calibre del fusible si todo funcionara simultáneamente. Aquí es donde importa la gestión de carga: el Tesla Wall Connector Gen 3 incluye capacidad de Sensado de Corriente integrada. Especificamos la instalación para incluir la configuración de gestión dinámica de carga de Endesa, que reduce automáticamente la corriente del Wall Connector cuando otras cargas domésticas son altas, manteniendo el total por debajo del límite del fusible de cabeza. En momentos de baja demanda doméstica — típicamente entre las 23:00 y las 7:00 — el Wall Connector carga a plenos 32A/7,4kW. El cliente programa la carga nocturna desde la app Tesla, alineada con la tarifa de Discriminación Horaria de Endesa para maximizar el ahorro en horas valle.
Paso 2: Ruta de Cable de 16 Metros en Tubo de PVC Rígido — Cumplimiento del REBT ITC-BT-52
El cuadro de distribución está situado en el vestíbulo principal de la villa; el garaje está en la planta baja, accesible por una entrada separada. La ruta del cable desde el cuadro de distribución hasta la posición prevista del Wall Connector en la pared trasera del garaje abarcaba 16 metros — discurriendo verticalmente a través de la canalización interior de pared hueca durante 4 metros, luego horizontalmente por una canal embutida en la fachada delantera, y finalmente a lo largo de la pared expuesta del garaje en canaleta de superficie. El REBT ITC-BT-52 — el reglamento español específico para Infraestructuras de Recarga de Vehículos Eléctricos — exige que los circuitos dedicados de carga de VE utilicen una sección mínima de cobre de 6mm² para circuitos de hasta 32A, con protección mecánica (tubo de PVC rígido o equivalente) donde el cable quede expuesto o enterrado. En España utilizamos conductores unipolares de cobre H07V-K en tubo de PVC rígido (tubo corrugado reforzado o tubo rígido de alta resistencia) — el método de instalación estándar español que proporciona protección mecánica equivalente a los cables blindados utilizados en otros países. Utilizamos conductores de 6mm² en todo el recorrido: esto supera el requisito mínimo y garantiza una caída de tensión despreciable a lo largo de 16 metros a 32A (calculada en menos del 1% — muy por debajo del máximo permitido del 3%). Craig, nuestro Director Eléctrico, especificó un ID (Interruptor Diferencial) Tipo B separado — no el Tipo AC estándar utilizado para la mayoría de los circuitos domésticos — tal como exige el REBT ITC-BT-52 para cualquier cargador de VE que tenga un componente de CC. El Tesla Wall Connector Gen 3 es un cargador de CA y no genera corriente de fallo de CC por sí mismo, pero el reglamento exige protección por ID Tipo B como medida de preparación para el futuro. Toda la canalización fue fotografiada en cada etapa para el paquete de documentación del Boletín Eléctrico.
Paso 3: Montaje, Emparejamiento y Configuración de la App del Tesla Wall Connector
Con el circuito dedicado en su lugar, montar el Tesla Wall Connector Gen 3 llevó aproximadamente 45 minutos. La unidad se monta en un soporte de pared con cuatro fijaciones M6 en mampostería maciza — utilizamos tacos Fischer SX de 8mm en el bloque de hormigón enfoscado de la pared trasera del garaje, colocados a 1,4 metros de altura para permitir que el cable de carga integrado llegue a cualquier posición de aparcamiento dentro del garaje sin tensión. El cableado interno del Wall Connector es sencillo para un instalador certificado: conexiones L, N y Tierra al MCB dedicado, más el cableado de control para el transformador de corriente (TC) de sensado instalado en el cuadro de distribución. La unidad se alimenta, el LED verde se ilumina, y el proceso de puesta en marcha comienza a través de la app Tesla. La cuenta Tesla del cliente se vincula al cargador a través de WiFi (el garaje recibía señal adecuada del router de la villa), lo que permite: carga programada — configurada para iniciarse a las 23:00 con la tarifa en horas valle de Endesa; ajuste de corriente máxima — lo fijamos en 32A, el máximo para el circuito dedicado; configuración de Power Sharing — anotada para referencia futura si se añade un segundo vehículo; y actualización automática de firmware activada. La tarjeta RFID incluida con el Wall Connector se programó para la cuenta Tesla del cliente, proporcionando un método de autenticación físico de respaldo. La puesta en marcha completa, incluyendo una carga de prueba del Tesla Model Y del 40% al 80% de estado de carga, llevó 2 horas — confirmando una tasa de carga real de 7,2kW (dentro de la tolerancia normal de los 7,4kW nominales, teniendo en cuenta las pérdidas del lado del vehículo).
Paso 4: Certificación REBT, Boletín Eléctrico y Notificación de Modificación a Endesa
En España, cualquier modificación de la instalación eléctrica fija de una propiedad — incluyendo la adición de un nuevo circuito dedicado — requiere un Boletín Eléctrico (también llamado Certificado de Instalación Eléctrica o CIE), emitido por el instalador autorizado y presentado ante la Delegación de Industria regional. Esto no es opcional: sin un Boletín, la instalación es técnicamente ilegal, el seguro de hogar del propietario puede quedar invalidado en caso de incidente eléctrico, y la garantía del fabricante del Tesla Wall Connector puede anularse (la garantía de Tesla para el Wall Connector exige instalación por un electricista cualificado que cumpla los requisitos reglamentarios locales). Nuestro paquete de documentación del Boletín para esta instalación Tesla Wall Connector Estepona incluyó: esquema eléctrico unifilar que muestra el nuevo circuito de 32A/ID Tipo B/PIA; lista de cables con sección, longitud y tipo de conduit; cálculo de carga que demuestra la adecuación del fusible de cabeza de suministro; registro fotográfico de todas las canalizaciones, conexiones y dispositivos de protección; resultados de la prueba de continuidad de tierra; resultados de la prueba de tiempo de disparo del ID (Tipo B, prueba de 30mA: <30ms — muy por debajo del máximo de 300ms). Endesa fue notificada de la modificación del suministro — un requisito de la normativa española de conexión a la red cada vez que se añade una carga significativa adicional a un suministro doméstico — y el número de referencia de la notificación queda archivado. Para cualquier propietario expatriado preocupado por hacer esto correctamente: así es como se hace una instalación cargador Tesla Wall Connector España como es debido.
Resultados
Instalación de recarga VE doméstica
Respaldado por Investigación
Referencias para comprobar el diseño propuesto. Estas fuentes no certifican rendimiento, ahorro, elegibilidad ni registros de puesta en servicio de este proyecto.
Especifique la recarga según vehículo y suministro
Una potencia nominal de 7,4, 11 o 22 kW no promete potencia entregada. Límites AC, fases, capacidad e intensidad ajustada determinan la recarga. Cable, tierra, protección diferencial/DC, sobretensiones y documentación dependen del diseño, REBT/ITC-BT-52 e instrucciones.
BOE — REBT / ITC-BT-52 ↗La recarga privada en plaza comunitaria tiene una regla de comunicación
El artículo 17.5 LPH prevé comunicación previa para recarga privada en plaza individual, con costes de instalación y consumo a cargo de los interesados. Obras compartidas u otras modalidades pueden requerir valoración adicional; no asuma consentimiento vecinal universal ni obras sin límites.
BOE — Ley de Propiedad Horizontal, article 17 ↗Compruebe ayudas vigentes antes de presupuestar
La base elegible no es la deducción. Confirme normativa fiscal, fechas, pago, uso y cantidades subvencionadas con AEAT. Gestión de carga y compatibilidad solar requieren comprobaciones del modelo; ninguna garantiza recarga gratuita ni evitar todo disparo.
Agencia Tributaria — current tax guidance ↗El Boletín Eléctrico es algo que muchos propietarios expatriados desconocen hasta que intentan vender su propiedad o presentar una reclamación al seguro. En España, todo nuevo circuito — cargador de VE, bomba de piscina, cuadro de distribución adicional — debe estar certificado. Nosotros lo emitimos de serie, pero he visto propiedades donde los cargadores fueron instalados por manitas sin ninguna certificación. Si algo sale mal, la aseguradora pedirá el Boletín. Si no existe, tienes un problema. El requisito de ID Tipo B para cargadores de VE también lo saltan frecuentemente instaladores que usan un Tipo A más barato — eso es un incumplimiento del REBT ITC-BT-52 y un problema de seguridad.
Trabajos Realizados
- Inspección del cuadro de distribución y cálculo de carga completados
- PIA dedicado de 32A instalado en el cuadro de distribución existente
- Protección por ID Tipo B de 30mA instalada (conforme al REBT ITC-BT-52)
- Cable de cobre H07V-K tripolar de 6mm² en tubo de PVC rígido suministrado e instalado (16m)
- Canal embutida interior instalada a través de la pared hueca del vestíbulo
- Ruta de conduit exterior instalada a lo largo de la fachada de acceso al garaje
- Canaleta de superficie instalada a lo largo de la pared trasera del garaje
- TC de sensado de corriente instalado en el cuadro de distribución
- Tesla Wall Connector Gen 3 (blanco) montado a 1,4m de altura
- Puesta en marcha WiFi y emparejamiento con la app Tesla completados
- Carga programada configurada (horas valle 23:00–07:00)
- Tarjeta RFID programada y entregada al cliente
- Carga de prueba completada — 7,2kW confirmados
- Todas las fijaciones apretadas al par especificado por el fabricante
- Registro fotográfico completo realizado (canalizaciones, conexiones, ID, PIA)
- Boletín Eléctrico emitido y firmado
- Notificación de modificación de red a Endesa presentada
- Entrega al cliente — app, RFID y programación explicados
